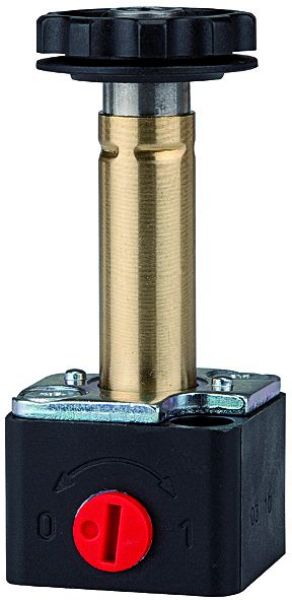

3/2-Wege-Schaltventil »multifix«, 24 V AC, BG 3, G 1/2
3/2-Wege-Schaltventil »multifix«, 24 V AC, BG 3, G 1/2
3/2-Wege-Schaltventil »multifix«, 24 V AC, BG 3, G 1/2
| Menge | Stückpreis |
|---|---|
| Bis 3 |
114,17 €*
190,28 €*
(40% gespart)
|
| Bis 7 |
112,27 €*
190,28 €*
(41% gespart)
|
| Ab 8 |
110,36 €*
190,28 €*
(42% gespart)
|
Druckluftanlagen oder Teile von Anlagen können über ein elektrisches Signal ein- oder ausgeschaltet werden
3/2-Wege-Ausführung inklusive Schalldämpfer
Beim Abschalten wird die Anlage gleichzeitig entlüftet.
Typen-Nr. S 33-1
Baugröße: 3
Dichtmaterial: NBR
Durchfluss: 4000 l/min
Durchflusswertmessung: bei P1 = 6 bar und Druckabfall Δp = 1 bar
Eingangsdruck max.: 10 bar
Eingangsdruck min.: 2 bar
Einschaltdauer: 100 %
Elektrischer Anschluss: Gerätestecker PG 9, Form B, EN 175301-803
Entlüftungsanschluss: G 1/4
Gehäuse: Zink-Druckguss
Gewinde: G 1/2
Magnetspule: 24 V AC, 50 Hz / 12 V DC
Mediumstemperatur max.: 60 °C
Schutzart: IP 65 (P 54) nach DIN 40050
Umgebungstemperatur max.: 60 °C
A: 68.8 mm
B: 185 mm
C: 56.2 mm
D: 33.5 mm
E: 44.1 mm
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
| Anschlussart: | G 1/2 |
|---|---|
| Ausführung: | 3/2-Wegeventil |
| max. Betriebsdruck (bar): | 10 bar |
| Werkstoff Gehäuse: | Zink-Druckguss |
| Anschluss (elektrisch): | Gerätestecker PG 9, Form B, EN 175301-803 |
| Durchflussmenge: | 4000 l/min |
| min. Betriebsdruck (bar): | 2 bar |
| Gewindegröße: | G 1/2 |
| Werkstoff Dichtung: | NBR |
| Einbauhöhe (mm): | 185 mm |
| Einbaulänge (mm): | 68.8 mm |
| max. Temperatureinsatzbereich (°C): | 60 °C |
| Spannungsversorgung: | 24 V AC, 50 Hz / 12 V DC |
| Schutzart IP: | IP 65 (P 54) nach DIN 40050 |
| max. Medientemperatur (°C): | 60 °C |
| Magnetspule: | 24 V AC, 50 Hz / 12 V DC |
| Einschaltdauer: | 100 % |
| Werkstoff/Material: | Zink-Druckguss |
