Kugellager Abzieher

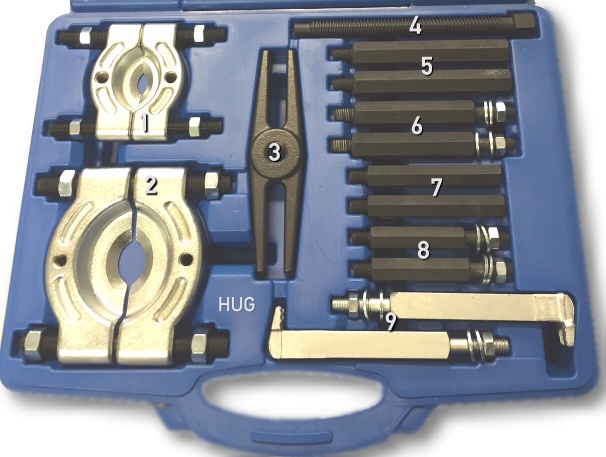

Sitzt das Kugellager auf der Welle, dann verwendet man Teil 1 (30-50 mm) oder Teil 2 (50-75 mm)

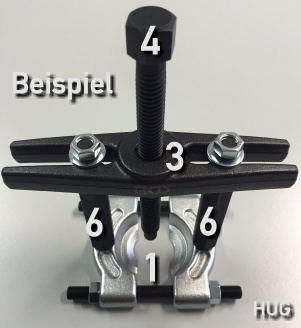

Die beiden Hälften (1) werden mittels der beiden Schrauben so hinter dem Lager fixiert, dass sie fest sitzen. Als nächstes befestigt man in den beiden Gewindebohrungen nach der baulichen Gegebenheiten je einen Abzieherarm (6 oder 8) oder aber zusätzlich, wenn nötig die Verlängerungen (5 oder 7 bzw. 5 und 7). Dann befestigen Sie die Abzieherarme (6 oder 8) in dem Abzieher-Kopf (3). Sodann schrauben Sie die Spindel (4) in den Abzieherkopf (3) und können nun mittels Drehung der Spindel das Lager/Buchse/Zahnrad abziehen.

Sitzt das Kugellager in dem Gehäuse, bzw. möchten Sie ein Zahnrad oder eine Keilriemenscheibe abziehen, dann verwenden Sie die silbernen Abzieherarme (9).



Befestigen Sie die Abzieherarme (9) in dem Abzieher-Kopf (3). Je nach Wunsch können die Greifer nach innen oder außen postiert werden. Sodann schrauben Sie die Spindel (4) in den Abzieherkopf (3) und können nun mittels Drehung der Spindel das Lager/Buchse/Zahnrad abziehen.
