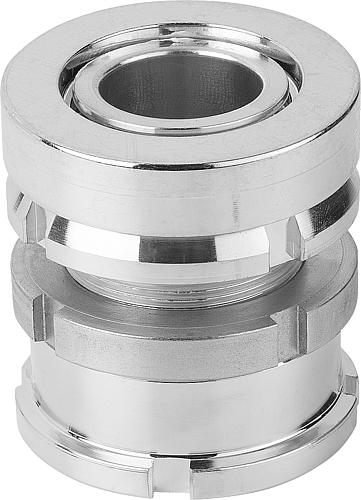

Höhenverstell-Element mit Kontermutter H=48 Vergütungsstahl, D2=45, D=17,5 - K0115.0716
Höhenverstell-Element mit Kontermutter H=48 Vergütungsstahl, D2=45, D=17,5 - K0115.0716
Produktnummer:
6702795
Höhenverstell-Element mit Kontermutter H=48 Vergütungsstahl, D2=45, D=17,5 - K0115.0716
EAN-Nr.:
4059245183197
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
73,50 €*
74,24 €*
(1% gespart)
|
| Bis 24 |
72,76 €*
74,24 €*
(1.99% gespart)
|
| Bis 49 |
72,39 €*
74,24 €*
(2.49% gespart)
|
| Bis 99 |
72,02 €*
74,24 €*
(2.99% gespart)
|
| Ab 100 |
71,65 €*
74,24 €*
(3.49% gespart)
|
Produktinformationen "Höhenverstell-Element mit Kontermutter H=48 Vergütungsstahl, D2=45, D=17,5 - K0115.0716"
Werkstoff: Normalausführung 1.7225,
Edelstahlausführung 1.4305.
Ausführung: Normalausführung galvanisch verzinkt, blau chromatiert.
Edelstahlausführung blank.
Hinweis: Die Höhenverstell-Elemente mit Kugel-Ausgleichsscheibe und Kontermutter finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Durch diese kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen. Dabei dient die Kontermutter zur Sicherung einer vorgegebenen Einstellung.
Zubehör: Kugel-Ausgleichs-Scheiben K0691
Material: Stahl
D: 17,5
für Schraube: M16
D1: M30x1,5
D2: 45
F kN: 120
H min. : 41
Gewicht ca. kg : 0,36
H max. : 48
B: 7
N: 5
M: 2
α: 4°
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Edelstahlausführung 1.4305.
Ausführung: Normalausführung galvanisch verzinkt, blau chromatiert.
Edelstahlausführung blank.
Hinweis: Die Höhenverstell-Elemente mit Kugel-Ausgleichsscheibe und Kontermutter finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Durch diese kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen. Dabei dient die Kontermutter zur Sicherung einer vorgegebenen Einstellung.
Zubehör: Kugel-Ausgleichs-Scheiben K0691
Material: Stahl
D: 17,5
für Schraube: M16
D1: M30x1,5
D2: 45
F kN: 120
H min. : 41
Gewicht ca. kg : 0,36
H max. : 48
B: 7
N: 5
M: 2
α: 4°
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Innendurchmesser (mm): | 17.5 mm |
|---|---|
| max. Höhe (mm): | 48 mm |
