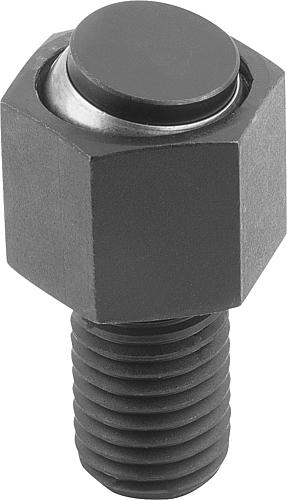

Pendelauflage mit O-Ring M12X40, Form:C Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl, SW=19 - K0289.112X040
Pendelauflage mit O-Ring M12X40, Form:C Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl, SW=19 - K0289.112X040
Produktnummer:
6711661
Pendelauflage mit O-Ring M12X40, Form:C Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl, SW=19 - K0289.112X040
EAN-Nr.:
4059245001705
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
90,93 €*
91,84 €*
(0.99% gespart)
|
| Bis 24 |
90,01 €*
91,84 €*
(1.99% gespart)
|
| Bis 49 |
89,55 €*
91,84 €*
(2.49% gespart)
|
| Bis 99 |
89,09 €*
91,84 €*
(2.99% gespart)
|
| Ab 100 |
88,63 €*
91,84 €*
(3.5% gespart)
|
Produktinformationen "Pendelauflage mit O-Ring M12X40, Form:C Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl, SW=19 - K0289.112X040"
Werkstoff: Körper Vergütungsstahl.
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form C Werkzeugstahl.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form C gehärtet und brüniert.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.

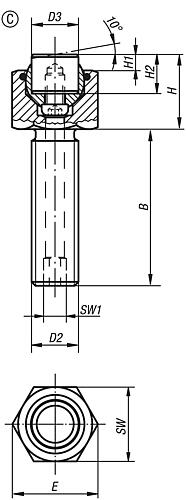

L2: 19
D1: M12
Kugel-Ø: 15
D2: 12
Bestellnummer für Stahleinsatz: 07113-12108
Gewicht ca. kg : 0,059
Belastbarkeit max. kN (nur bei statischer Belastung): 30
S: 19
E: 21,9
SW: 19
L3: 10
L1: 40
SW1: 5
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form C Werkzeugstahl.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form C gehärtet und brüniert.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
L2: 19
D1: M12
Kugel-Ø: 15
D2: 12
Bestellnummer für Stahleinsatz: 07113-12108
Gewicht ca. kg : 0,059
Belastbarkeit max. kN (nur bei statischer Belastung): 30
S: 19
E: 21,9
SW: 19
L3: 10
L1: 40
SW1: 5
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Gewindegröße: | M12 |
|---|---|
| Höhe (mm): | 40 mm |
Anmelden

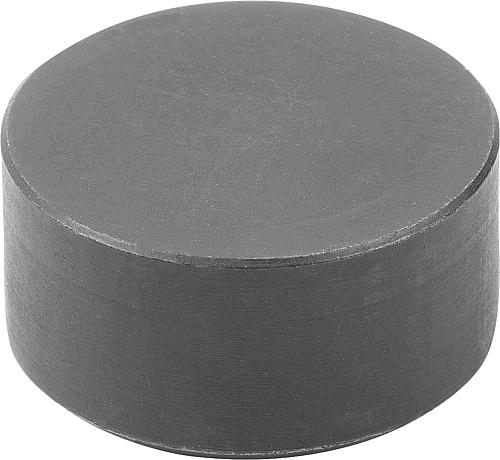

Grippers und Einsätze rund D2=12, Form: C Werkzeugstahl - K0385.12108
