Pendelauflage mit O-Ring M20X70, Form:E Vergütungsstahl, auswechselbare Einsätze, Komp:Edelstahl - K0291.220X070
Pendelauflage mit O-Ring M20X70, Form:E Vergütungsstahl, auswechselbare Einsätze, Komp:Edelstahl - K0291.220X070
Produktnummer:
6711804
Pendelauflage mit O-Ring M20X70, Form:E Vergütungsstahl, auswechselbare Einsätze, Komp:Edelstahl - K0291.220X070
EAN-Nr.:
4059245003136
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
81,58 €*
82,41 €*
(1.01% gespart)
|
| Bis 24 |
80,76 €*
82,41 €*
(2% gespart)
|
| Bis 49 |
80,35 €*
82,41 €*
(2.5% gespart)
|
| Bis 99 |
79,94 €*
82,41 €*
(3% gespart)
|
| Ab 100 |
79,52 €*
82,41 €*
(3.51% gespart)
|
Produktinformationen "Pendelauflage mit O-Ring M20X70, Form:E Vergütungsstahl, auswechselbare Einsätze, Komp:Edelstahl - K0291.220X070"
Werkstoff: Körper Vergütungsstahl.
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form E Edelstahl.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form E gehärtet, blank.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.

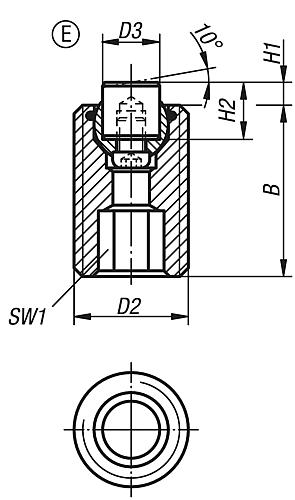

D1: M20
D2: 10
L1: 70
L3: 10
Bestellnummer für Edelstahleinsatz: K0385.10102
SW: 8
Gewicht ca. g: 122
Kugel-Ø: 13
Belastbarkeit max. kN (nur bei statischer Belastung): 37
Gewicht ca. kg : 0,122
SW1: 10
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form E Edelstahl.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form E gehärtet, blank.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
D1: M20
D2: 10
L1: 70
L3: 10
Bestellnummer für Edelstahleinsatz: K0385.10102
SW: 8
Gewicht ca. g: 122
Kugel-Ø: 13
Belastbarkeit max. kN (nur bei statischer Belastung): 37
Gewicht ca. kg : 0,122
SW1: 10
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Gewindegröße: | M20 |
|---|---|
| Höhe (mm): | 70 mm |
