Pendelauflage mit O-Ring M10X30, Form:F Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl, SW=17 - K0289.310X030
Pendelauflage mit O-Ring M10X30, Form:F Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl, SW=17 - K0289.310X030
Produktnummer:
6711686
Pendelauflage mit O-Ring M10X30, Form:F Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl, SW=17 - K0289.310X030
EAN-Nr.:
4059245001958
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
94,22 €*
95,18 €*
(1.01% gespart)
|
| Bis 24 |
93,27 €*
95,18 €*
(2.01% gespart)
|
| Bis 49 |
92,80 €*
95,18 €*
(2.5% gespart)
|
| Bis 99 |
92,32 €*
95,18 €*
(3% gespart)
|
| Ab 100 |
91,85 €*
95,18 €*
(3.5% gespart)
|
Produktinformationen "Pendelauflage mit O-Ring M10X30, Form:F Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl, SW=17 - K0289.310X030"
Werkstoff: Körper Vergütungsstahl.
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form F Werkzeugstahl.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form F gehärtet und brüniert.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.

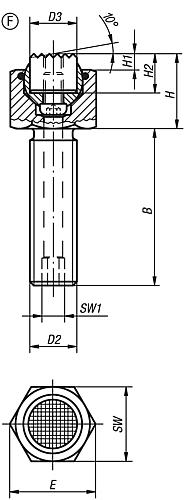

L2: 17
D1: M10
Kugel-Ø: 13
D2: 10
Bestellnummer für Gripper: 07113-1010
Gewicht ca. kg : 0,038
Belastbarkeit max. kN (nur bei statischer Belastung): 19
S: 17
E: 19,6
SW: 17
L3: 10
L1: 30
SW1: 3
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form F Werkzeugstahl.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form F gehärtet und brüniert.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
L2: 17
D1: M10
Kugel-Ø: 13
D2: 10
Bestellnummer für Gripper: 07113-1010
Gewicht ca. kg : 0,038
Belastbarkeit max. kN (nur bei statischer Belastung): 19
S: 17
E: 19,6
SW: 17
L3: 10
L1: 30
SW1: 3
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Höhe (mm): | 30 mm |
|---|---|
| Gewindegröße: | M10 |
