Pendelauflage Neigungswinkel 14° M06 D1=16, Form:M Stahl, Hartmetalleinsatz - K0283.906
Pendelauflage Neigungswinkel 14° M06 D1=16, Form:M Stahl, Hartmetalleinsatz - K0283.906
Produktnummer:
6711509
Pendelauflage Neigungswinkel 14° M06 D1=16, Form:M Stahl, Hartmetalleinsatz - K0283.906
EAN-Nr.:
4059245000289
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
78,93 €*
80,54 €*
(2% gespart)
|
| Bis 24 |
74,42 €*
80,54 €*
(7.6% gespart)
|
| Bis 49 |
72,16 €*
80,54 €*
(10.4% gespart)
|
| Bis 99 |
70,47 €*
80,54 €*
(12.5% gespart)
|
| Ab 100 |
67,65 €*
80,54 €*
(16% gespart)
|
Produktinformationen "Pendelauflage Neigungswinkel 14° M06 D1=16, Form:M Stahl, Hartmetalleinsatz - K0283.906"
Werkstoff: Körper Stahl.
Kugel rost- und säurebeständiger Stahl.
Form M mit Hartmetalleinsatz.
Ausführung: Körper brüniert, Kugel blank.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Patent angemeldet.
In das Gewinde D3 können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Pendelauflage mit Außengewinde.
Kugel gegen Verdrehen gesichert.
Vorteile: - Die Pendelauflage ist schwenkbar.
- Aufnahme großer Belastungskräfte.
- Der eingebaute O-Ring hält Schmutz und Fremdteilchen zurück. Somit ist eine sichere Funktion gewährleistet.

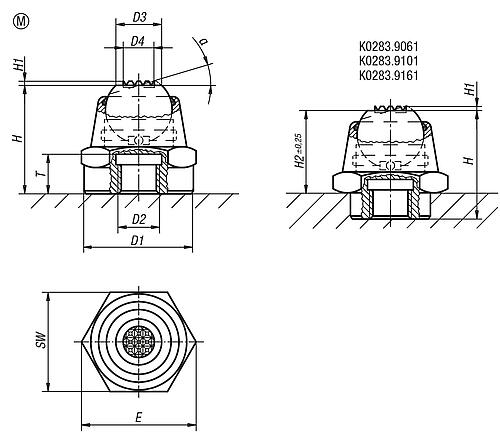

D1: 16
SW: 17
Gewicht ca. kg : 0,021
Kugel-Ø: 10
L2: 0,6
Belastbarkeit max. kN (nur bei statischer Belastung): 14
E: 19,6
L1: 6
L: 17,5
D4: 5
D3: M6
D2: 7
α: 14°
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugel rost- und säurebeständiger Stahl.
Form M mit Hartmetalleinsatz.
Ausführung: Körper brüniert, Kugel blank.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Patent angemeldet.
In das Gewinde D3 können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Pendelauflage mit Außengewinde.
Kugel gegen Verdrehen gesichert.
Vorteile: - Die Pendelauflage ist schwenkbar.
- Aufnahme großer Belastungskräfte.
- Der eingebaute O-Ring hält Schmutz und Fremdteilchen zurück. Somit ist eine sichere Funktion gewährleistet.
D1: 16
SW: 17
Gewicht ca. kg : 0,021
Kugel-Ø: 10
L2: 0,6
Belastbarkeit max. kN (nur bei statischer Belastung): 14
E: 19,6
L1: 6
L: 17,5
D4: 5
D3: M6
D2: 7
α: 14°
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Gewindegröße: | M6 |
|---|---|
| Höhe (mm): | 17.5 mm |
