Schubstangenspanner, Form:B Stahl - K0094.1200
Schubstangenspanner, Form:B Stahl - K0094.1200
Produktnummer:
6702228
Schubstangenspanner, Form:B Stahl - K0094.1200
EAN-Nr.:
4059245035670
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
505,15 €*
515,46 €*
(2% gespart)
|
| Bis 24 |
476,29 €*
515,46 €*
(7.6% gespart)
|
| Bis 49 |
461,85 €*
515,46 €*
(10.4% gespart)
|
| Bis 99 |
451,03 €*
515,46 €*
(12.5% gespart)
|
| Ab 100 |
432,99 €*
515,46 €*
(16% gespart)
|
Produktinformationen "Schubstangenspanner, Form:B Stahl - K0094.1200"
Werkstoff: Hebelteile, Konsole und Schubstange Stahl.
Schubstangengehäuse Kugelgraphitguss (GJS).
Ausführung: phosphatiert. Zylinder blank.
Technische Daten fuer Näherungs-Reedschalter: Max. Leistung DC = 10 W / AC = 12 VA.
Max. Schaltspannung 10 - 60 V, DC und AC.
Max. Schaltleistung 500 mA.
Zubehör: K0101
K0102
K0103
K0106
Pneumatikzylinder: Doppeltwirkend ohne Endlagendämpfung und ausgerüstet mit zwei Näherungs-Reedschalter mit LED-Anzeige.
M: M10
H: 75
D1: 20
Haltekraft F2 N: 12000
Hubzahl pro min. bei 6 bar: 50
Betriebsdruck bar: 2 - 6
Gewicht ca. kg : 4,000
L2: 40
Luftverbrauch pro Doppelhub: 0,28 dm³
Hub: 32
R: G 1/8
L1: 55
L: 435
D: 8,5
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Schubstangengehäuse Kugelgraphitguss (GJS).
Ausführung: phosphatiert. Zylinder blank.
Technische Daten fuer Näherungs-Reedschalter: Max. Leistung DC = 10 W / AC = 12 VA.
Max. Schaltspannung 10 - 60 V, DC und AC.
Max. Schaltleistung 500 mA.
Zubehör: K0101
K0102
K0103
K0106
Pneumatikzylinder: Doppeltwirkend ohne Endlagendämpfung und ausgerüstet mit zwei Näherungs-Reedschalter mit LED-Anzeige.
M: M10
H: 75
D1: 20
Haltekraft F2 N: 12000
Hubzahl pro min. bei 6 bar: 50
Betriebsdruck bar: 2 - 6
Gewicht ca. kg : 4,000
L2: 40
Luftverbrauch pro Doppelhub: 0,28 dm³
Hub: 32
R: G 1/8
L1: 55
L: 435
D: 8,5
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

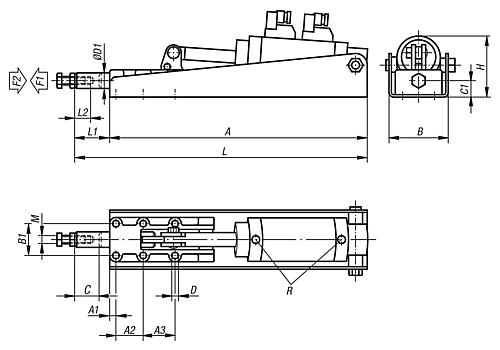

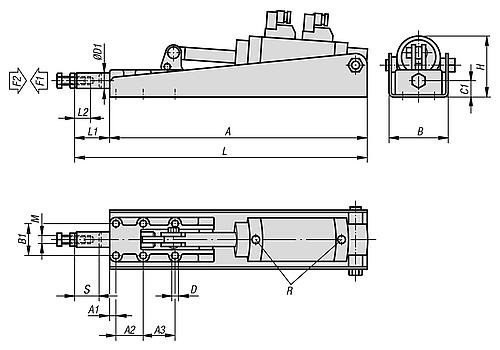

Eigenschaften
| B1: | 41 |
|---|---|
| D: | 8,5 |
| A: | 380 |
| A1: | 8 |
| M: | M10 |
| A3: | 41 |
| L: | 435 |
| A2: | 35 |
| L2: | 40 |
| Form: | B |
| Material Grundkörper: | Stahl |
| D1: | 20 |
| B: | 76 |
| Betriebsdruck bar: | 2 - 6 |
| H: | 75 |
| C1: | 21 |
| L1: | 55 |
| R: | G1/8 |
| RoHS: | konform |
| Haltekraft F2 N: | 12000 |
| Hubzahl pro min. bei 6 bar: | 50 |
| Luftverbrauch pro Doppelhub: | 0,28 dm³ |
| Schubstange ausgefahren / Spannkraft F1 N: | 5mm/1200N, 10mm/1400N, 15mm/1650N, 20mm/1950N, 25mm/2300N, 27mm/2550N,29mm/3000N, 31mm/4300N, 32mm/11500N |
| Spannkraft F1 N: | 11500 |
| Hub S: | 32 |
