ROTEX®-Kupplung 38/TB1 Nabe 38 Typ TB1 für Taper-Lock Buchse 1108
ROTEX®-Kupplung 38/TB1 Nabe 38 Typ TB1 für Taper-Lock Buchse 1108
Produktnummer:
25603801
ROTEX®-Kupplung 38/TB1 Nabe 38 Typ TB1 für Taper-Lock Buchse 1108
| Menge | Stückpreis |
|---|---|
| Bis 2 |
66,62 €*
72,41 €*
(8% gespart)
|
| Bis 4 |
65,17 €*
72,41 €*
(10% gespart)
|
| Ab 5 |
63,72 €*
72,41 €*
(12% gespart)
|
Produktinformationen "ROTEX®-Kupplung 38/TB1 Nabe 38 Typ TB1 für Taper-Lock Buchse 1108"

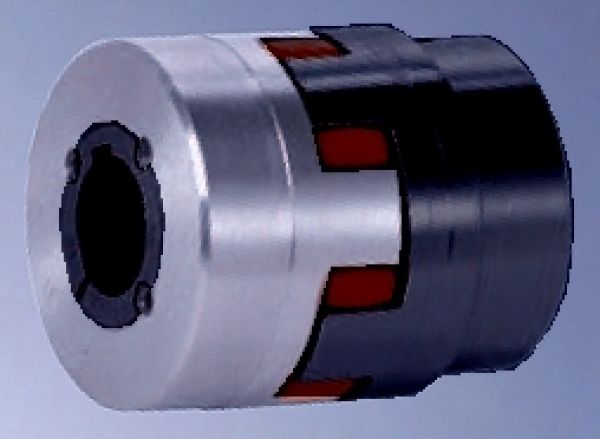

KTR-ROTEX - Wellenkupplungs-Hälfte mit Taper-Buchsen-Befestigung

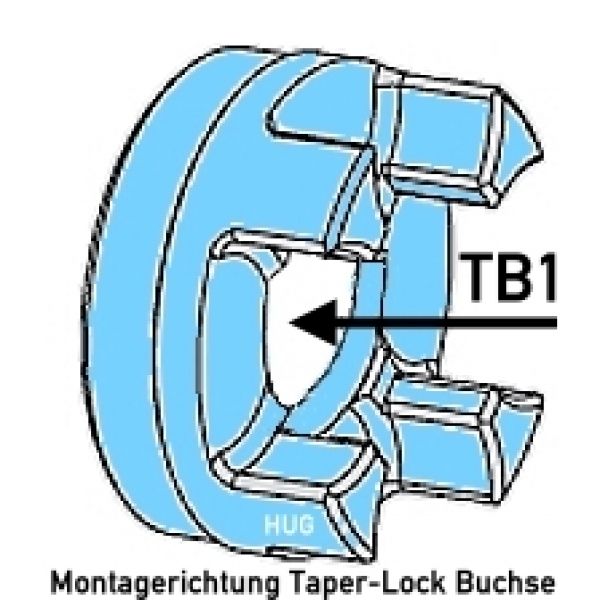

TYP 38/TB1 Taperbuchse wird von innen montiert, d.h. die Kupplungshälfte kann direkt neben einem Gehäuse montiert werden! (Bei Typ TB2 wird die Taper-Lock-Buchse von aussen montiert.) Sofort und einfachst zu montieren, ohne Bohren, Nuten etc.
Merkmale
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Henkel AG & Co. KGaA, Henkel-Teroson-Str.57, 69123 Heidelberg, DE, corporate.communications@henkel.com
TYP 38/TB1 Taperbuchse wird von innen montiert, d.h. die Kupplungshälfte kann direkt neben einem Gehäuse montiert werden! (Bei Typ TB2 wird die Taper-Lock-Buchse von aussen montiert.) Sofort und einfachst zu montieren, ohne Bohren, Nuten etc.
Merkmale
- Wellenkupplung für drehschwingungsdämpfende Kraftübertragung
- Axial steckbar - einfache Montage - wartungsfrei
- Einsatzbereich von -50ºC bis +120ºC, Temperaturspitzen bis +150ºC
- Ausgleich von Wellen-Fluchtungsfehlern axial - radial - Winkel
- Ex-Schutz beurteilt und bestätigt nach EG-Richtlinie 94/9/EG
- Kupplungshälften für Taper-Spannbuchsen
- Beliebige Kombination der Kupplungshälften (TB1/TB1 oder TB1/TB2 oder TB2/TB2)
- Durchmesser aussen: 80 mm
- Durchmesser Nabe: 78 mm
- Taperbuchse: 1108
- Min. Wellendurchmesser: 10 mm
- Max. Wellendurchmesser: 28 mm
- Länge der gesamten fertigen Kupplung: 70 mm
- Gewicht der gesamten, fertigen Kupplung: ca. 2,50 kg
- Trägheitsmoment: 0,00182 kg m2
- Nenndrehmoment (92 Shore): 190 Nm (TK max: 380 Nm)
- Nenndrehmoment (98 Shore): 325 Nm (TK max: 650 Nm)
- 2 Stk Kupplungshälften Typ 38 TB1 oder Typ 38 TB2
- 1 Stk Zahnkranz / Kupplungsstern 38/92 Shore oder 38/98 Shore
- 2 Stk Taper-Lock Buchsen 1108 (10 mm bis 25 mm Wellendurchmesser wählen)
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Henkel AG & Co. KGaA, Henkel-Teroson-Str.57, 69123 Heidelberg, DE, corporate.communications@henkel.com
Eigenschaften
| Baugröße: | 38 |
|---|---|
| Typ: | TB1 |
| Außendurchmesser (mm): | 80 mm |
| Montage Taperbuchse: | von innen |
| Nabendurchmesser (mm): | 78 mm |
| Taperbuchse: | 1108 |
| Wellendurchmesser min (mm): | 10 mm |
| Wellendurchmesser max (mm): | 28 mm |
| Gesamtlänge (mm): | 70 mm |
