ROTEX®-Kupplung 48/TB2 Nabe 48 Typ TB2 für Taper-Lock Buchse 1615

KTR-ROTEX® - Wellenkupplungs-Hälfte mit Taper-Buchsen-Befestigung - direkt von HUG Technik ✓
KTR-ROTEX® - Wellenkupplungs-Hälfte mit Taper-Buchsen-Befestigung - direkt von HUG Technik ✓
KTR-ROTEX® - Wellenkupplungs-Hälfte mit Taper-Buchsen-Befestigung - direkt von HUG Technik ✓
KTR-ROTEX® - Wellenkupplungs-Hälfte mit Taper-Buchsen-Befestigung - direkt von HUG Technik ✓

ROTEX®-Kupplung 48/TB2 Nabe 48 Typ TB2 für Taper-Lock Buchse 1615

Stück
Produktnummer: 25604802

ROTEX®-Kupplung 48/TB2 Nabe 48 Typ TB2 für Taper-Lock Buchse 1615

Zur Produktbeschreibung
Menge Stückpreis
Bis 2
95,19 €*
103,47 €* (8% gespart)
Bis 4
93,12 €*
103,47 €* (10% gespart)
Ab 5
91,05 €*
103,47 €* (12% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Baugröße
Montage Taperbuchse
Stück
Produktinformationen "ROTEX®-Kupplung 48/TB2 Nabe 48 Typ TB2 für Taper-Lock Buchse 1615"

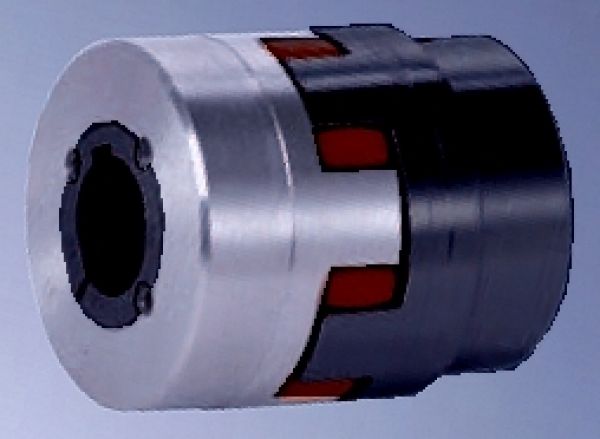

KTR-ROTEX - Wellenkupplungs-Hälfte mit Taper-Buchsen-Befestigung

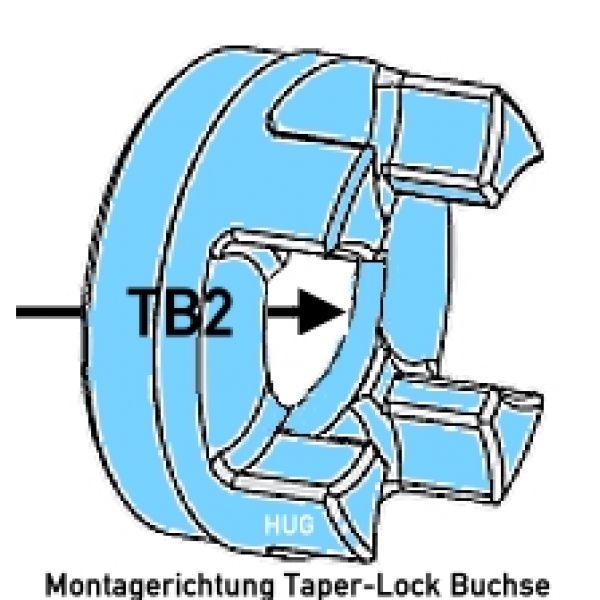

TYP 48/TB2 Taperbuchse wird von aussen montiert. (Bei Typ TB1 wird die Taper-Lock-Buchse von innen montiert, d.h. die Kupplungshälfte kann direkt neben einem Gehäuse montiert werden!)

Sofort und einfachst zu montieren, ohne Bohren, Nuten, etc.

Merkmale
  • Wellenkupplung für drehschwingungsdämpfende Kraftübertragung
  • Axial steckbar - einfache Montage - wartungsfrei
  • Einsatzbereich von -50ºC bis +120ºC, Temperaturspitzen bis +150ºC
  • Ausgleich von Wellen-Fluchtungsfehlern axial - radial - Winkel
  • Ex-Schutz beurteilt und bestätigt nach EG-Richtlinie 94/9/EG
  • Kupplungshälften für Taper-Spannbuchsen
  • Beliebige Kombination der Kupplungshälften (TB1/TB1 oder TB1/TB2 oder TB2/TB2)
Technische Daten
  • Durchmesser aussen: 105 mm
  • Durchmesser Nabe: 104 mm
  • Taperbuchse: 1615
  • Min. Wellendurchmesser: 14 mm
  • Max. Wellendurchmesser: 42 mm
  • Länge der gesamten fertigen Kupplung: 106 mm
  • Gewicht der gesamten, fertigen Kupplung: ca. 5,50 kg
  • Trägheitsmoment: 0,00630 kg m2
  • Nenndrehmoment (92 Shore): 310 Nm (TK max: 620 Nm)
  • Nenndrehmoment (98 Shore): 525 Nm (TK max: 1.050 Nm)
BITTE BEACHTEN: Die komplette Kupplung besteht aus 5 Einzelteilen, die gesondert nach Wunsch bestellt werden müssen:
  • 2 Stk Kupplungshälften Typ 48 TB1 oder Typ 48 TB2
  • 1 Stk Zahnkranz / Kupplungsstern 48/92 Shore oder 48/98 Shore
  • 2 Stk Taper-Lock Buchsen 1615 (14 mm bis 42 mm Wellendurchmesser wählen)


Eigenschaften
Baugröße: 48
Montage Taperbuchse: von außen
Nabendurchmesser (mm): 104 mm
Typ: TB2
Taperbuchse: 1615
Wellendurchmesser min (mm): 14 mm
Wellendurchmesser max (mm): 42 mm
Gesamtlänge (mm): 106 mm
Außendurchmesser (mm): 105 mm
