ROTEX®-Kupplung 75/TB1 Nabe 75 Typ TB1 für Taper-Lock Buchse 2517

KTR-ROTEX® - Wellenkupplungs-Hälfte mit Taper-Buchsen-Befestigung - bekommst Du bei ★ HUG Technik ✓
KTR-ROTEX® - Wellenkupplungs-Hälfte mit Taper-Buchsen-Befestigung - bekommst Du bei ★ HUG Technik ✓
KTR-ROTEX® - Wellenkupplungs-Hälfte mit Taper-Buchsen-Befestigung - bekommst Du bei ★ HUG Technik ✓
KTR-ROTEX® - Wellenkupplungs-Hälfte mit Taper-Buchsen-Befestigung - bekommst Du bei ★ HUG Technik ✓

ROTEX®-Kupplung 75/TB1 Nabe 75 Typ TB1 für Taper-Lock Buchse 2517

Stück
Produktnummer: 25607501

ROTEX®-Kupplung 75/TB1 Nabe 75 Typ TB1 für Taper-Lock Buchse 2517

Zur Produktbeschreibung
Menge Stückpreis
Bis 2
185,13 €*
201,23 €* (8% gespart)
Bis 4
181,11 €*
201,23 €* (10% gespart)
Ab 5
177,08 €*
201,23 €* (12% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Montage Taperbuchse
Baugröße
Stück
Produktinformationen "ROTEX®-Kupplung 75/TB1 Nabe 75 Typ TB1 für Taper-Lock Buchse 2517"

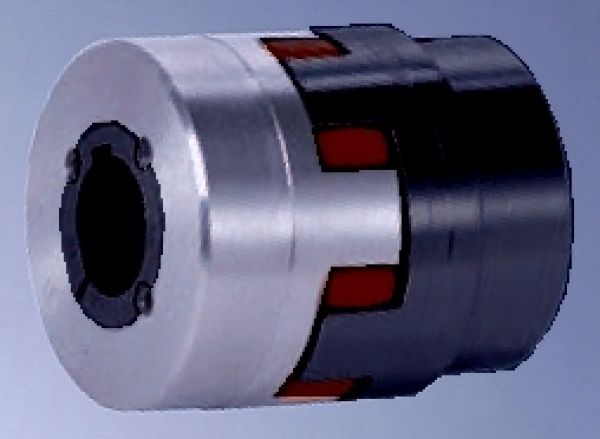

KTR-ROTEX - Wellenkupplungs-Hälfte mit Taper-Buchsen-Befestigung

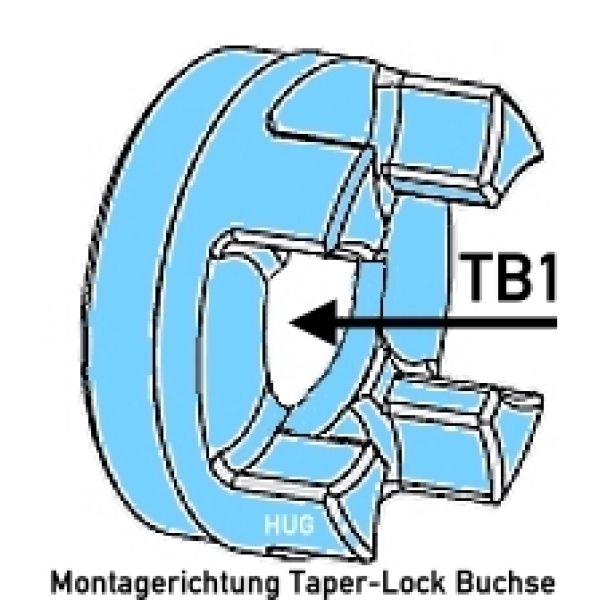

die TYP 75/TB1 Taperbuchse wird von innen montiert, d.h. die Kupplungshälfte kann direkt neben einem Gehäuse montiert werden! (Bei Typ TB2 wird die Taper-Lock-Buchse von aussen montiert.)

Sofort und einfachst zu montieren, ohne Bohren und Nuten, etc.

Merkmale
  •     Wellenkupplung für drehschwingungsdämpfende Kraftübertragung
  •     Axial steckbar - einfache Montage - wartungsfrei
  •     Einsatzbereich von -50ºC bis +120ºC, Temperaturspitzen bis +150ºC
  •     Ausgleich von Wellen-Fluchtungsfehlern axial - radial - Winkel
  •     Ex-Schutz beurteilt und bestätigt nach EG-Richtlinie 94/9/EG
  •     Kupplungshälften für Taper-Spannbuchsen
  •     Beliebige Kombination der Kupplungshälften (TB1/TB1 oder TB1/TB2 oder TB2/TB2)

Technische Daten
  • Durchmesser aussen: 160 mm
  • Durchmesser Nabe: 158 mm
  • Taperbuchse: 2517
  • Min. Wellendurchmesser: 16 mm
  • Max. Wellendurchmesser: 60 mm
  • Länge der gesamten fertigen Kupplung: 144 mm
  • Gewicht der gesamten, fertigen Kupplung: ca. 17,80 kg
  • Trägheitsmoment: 0,05320 kg m2
  • Nenndrehmoment (92 Shore): 1.280 Nm (TK max: 2.560 Nm)
  • Nenndrehmoment (98 Shore): 1.920 Nm (TK max: 3.840 Nm)
BITTE BEACHTEN: Die komplette Kupplung besteht aus 5 Einzelteilen, die gesondert nach Wunsch bestellt werden müssen:
  • 2 Stk Kupplungshälften Typ 75 TB1 oder Typ 75 TB2
  • 1 Stk Zahnkranz / Kupplungsstern 75/92 Shore oder 75/95 Shore
  • 2 Stk Taper-Lock Buchsen 2517 (16 mm bis 60 mm Wellendurchmesser wählen)


Eigenschaften
Typ: TB1
Außendurchmesser (mm): 160 mm
Montage Taperbuchse: von innen
Nabendurchmesser (mm): 158 mm
Taperbuchse: 2517
Baugröße: 75
Wellendurchmesser min (mm): 16 mm
Wellendurchmesser max (mm): 60 mm
Gesamtlänge (mm): 144 mm
