ROTEX®-Kupplung 28/TB1 Nabe 28 Typ TB1 für Taper-Lock Buchse 1108
ROTEX®-Kupplung 28/TB1 Nabe 28 Typ TB1 für Taper-Lock Buchse 1108
Produktnummer:
25602801
ROTEX®-Kupplung 28/TB1 Nabe 28 Typ TB1 für Taper-Lock Buchse 1108
| Menge | Stückpreis |
|---|---|
| Bis 2 |
49,28 €*
53,56 €*
(7.99% gespart)
|
| Bis 4 |
48,21 €*
53,56 €*
(9.99% gespart)
|
| Ab 5 |
47,13 €*
53,56 €*
(12.01% gespart)
|
Produktinformationen "ROTEX®-Kupplung 28/TB1 Nabe 28 Typ TB1 für Taper-Lock Buchse 1108"
KTR-ROTEX-Wellenkupplungs-Hälfte mit Taper-Buchsen-Befestigung

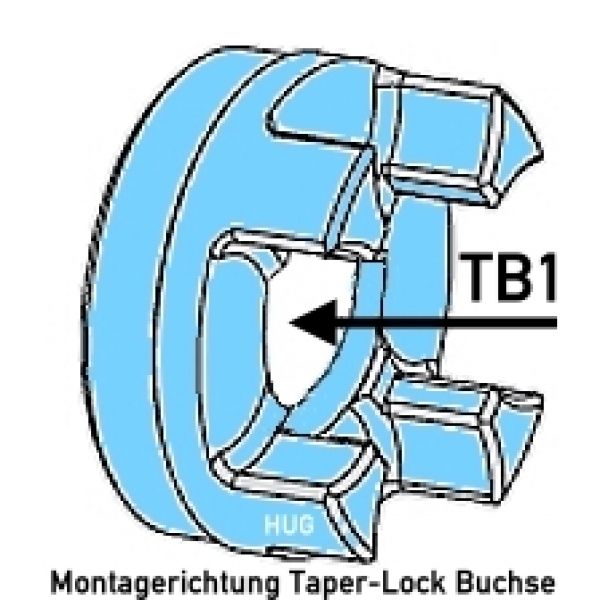

TYP 28/TB1 Taperbuchse wird von innen montiert, d.h. die Kupplungshälfte kann direkt neben einem Gehäuse montiert werden! (Bei Typ TB2 wird die Taper-Lock-Buchse von aussen montiert.) Das geht sofort und einfachst, ohne Bohren, Nuten etc.
KTR-ROTEX KUPPLUNG Wellenkupplung
Merkmale
Technische Daten
BITTE BEACHTEN: Die komplette Kupplung besteht aus 5 Einzelteilen, die gesondert nach Wunsch bestellt werden müssen:
TYP 28/TB1 Taperbuchse wird von innen montiert, d.h. die Kupplungshälfte kann direkt neben einem Gehäuse montiert werden! (Bei Typ TB2 wird die Taper-Lock-Buchse von aussen montiert.) Das geht sofort und einfachst, ohne Bohren, Nuten etc.
KTR-ROTEX KUPPLUNG Wellenkupplung
Merkmale
- Wellenkupplung für drehschwingungsdämpfende Kraftübertragung
- Axial steckbar - einfache Montage - wartungsfrei
- Einsatzbereich von -50°C bis +120°C, Temperaturspitzen bis +150°C
- Ausgleich von Wellen-Fluchtungsfehlern axial - radial - Winkel
- Ex-Schutz beurteilt und bestätigt nach EG-Richtlinie 94/9/EG
- Kupplungshälften für Taper-Spannbuchsen
- Beliebige Kombination der Kupplungshälften (TB1/TB1 oder TB1/TB2 oder TB2/TB2)
Technische Daten
- Durchmesser aussen: 65 mm
- Durchmesser Nabe: 65 mm
- Taperbuchse: 1108
- Min. Wellendurchmesser: 10 mm
- Max. Wellendurchmesser: 28 mm
- Länge der gesamten fertigen Kupplung: 66 mm
- Gewicht der gesamten, fertigen Kupplung: ca. 1,80 kg
- Trägheitsmoment: 0,00107 kg m2
- Nenndrehmoment (92 Shore): 95 Nm (TK max: 190 Nm)
- Nenndrehmoment (98 Shore): 160 Nm (TK max: 320 Nm)
BITTE BEACHTEN: Die komplette Kupplung besteht aus 5 Einzelteilen, die gesondert nach Wunsch bestellt werden müssen:
- 2 Stk Kupplungshälften Typ 28 TB1 oder Typ 28 TB2
- 1 Stk Zahnkranz / Kupplungsstern 28/92 Shore oder 28/98 Shore
- 2 Stk Taper-Lock Buchsen 1108 (10 mm bis 25 mm Wellendurchmesser wählen)
Eigenschaften
| Montage Taperbuchse: | von innen |
|---|---|
| Baugröße: | 28 |
| Nabendurchmesser (mm): | 65 mm |
| Typ: | TB1 |
| Taperbuchse: | 1108 |
| Gesamtlänge (mm): | 66 mm |
| Wellendurchmesser min (mm): | 10 mm |
| Wellendurchmesser max (mm): | 28 mm |
| Außendurchmesser (mm): | 65 mm |
