TL-Kupplungsflansch HRC H 70 einteilig, o. TL-Buchse
TL-Kupplungsflansch HRC H 70 einteilig, o. TL-Buchse
23,23 €*
Produktnummer:
25321070
TL-Kupplungsflansch HRC H 70 einteilig, o. TL-Buchse
EAN-Nr.:
4014486971477
Zur Produktbeschreibung
Produktinformationen "TL-Kupplungsflansch HRC H 70 einteilig, o. TL-Buchse"

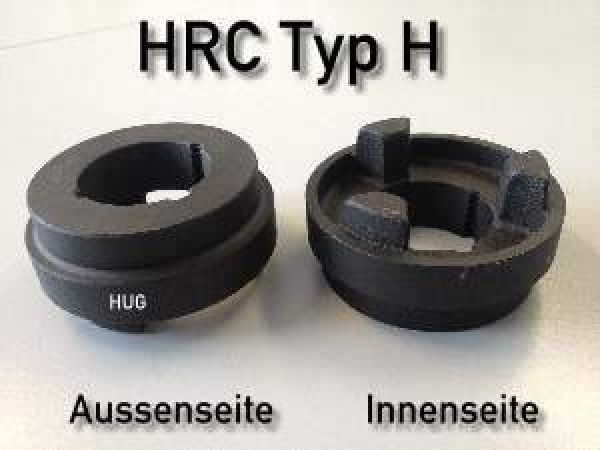

HRC - Wellenkupplungs-Hälfte mit Taper-Buchsen-Befestigung
Die TYP H 70 Taperbuchse wird von aussen montiert. (Bei Typ F wird die Taper-Lock-Buchse von innen montiert d.h. die Kupplungshälfte kann direkt neben einem Gehäuse montiert werden! ) Sie ist sofort und einfachst zu montieren, ohne Bohren, etc.
Merkmale
Die komplette Kupplung besteht aus 5 Einzelteilen, die gesondert nach Wunsch bestellt werden müssen:
Die TYP H 70 Taperbuchse wird von aussen montiert. (Bei Typ F wird die Taper-Lock-Buchse von innen montiert d.h. die Kupplungshälfte kann direkt neben einem Gehäuse montiert werden! ) Sie ist sofort und einfachst zu montieren, ohne Bohren, etc.
Merkmale
- Steckkupplung / Klauenkupplung
- Durchschlagsicher
- Geringes Massenträgheitsmoment
- Kupplungshälften für Taper-Spannbuchsen
- Beliebige Kombination der Kupplungshälften (Typ F/Typ F oder Typ F/Typ H oder Typ H/Typ H)
- Wuchtqualität nach DIN-ISO 1940 im Gütebereich G16
- Durchmesser aussen: 69 mm
- Durchmesser Nabe: 60 mm
- Taperbuchse: 1008
- Min. Wellendurchmesser: 10 mm
- Max. Wellendurchmesser: 25 mm
- Länge der gesamten fertigen Kupplung: 65 mm
- Gewicht der gesamten, fertigen Kupplung: 1,00 kg
- Trägheitsmoment: 0,00085 Mr2 kg m2
- Nenndrehmoment: 31 Nm
Die komplette Kupplung besteht aus 5 Einzelteilen, die gesondert nach Wunsch bestellt werden müssen:
- 2 Kupplungshälften Typ F 70 oder Typ H 70
- 1 Kupplungsstern HRC 70
- 2 Taper-Lock Buchsen 1008 (10 mm bis 25 mm Wellendurchmesser wählen)
Eigenschaften
Typ: | H |
---|---|
Außendurchmesser (mm): | 69 mm |
Montage Taperbuchse: | von außen |
Nabendurchmesser (mm): | 60 mm |
Taperbuchse: | 1008 |
Baugröße: | 70 |
Wellendurchmesser min (mm): | 10 mm |
Wellendurchmesser max (mm): | 25 mm |
Gesamtlänge (mm): | 65 mm |
