Arretierbolzen Gr.4 M20X1,5, D=12, Form: C mit Rastnut ohne Kontermutter, Stahl gehärtet, Komp: Thermoplast - K0338.341284
Produktnummer:
7292309
Arretierbolzen Gr.4 M20X1,5, D=12, Form: C mit Rastnut ohne Kontermutter, Stahl gehärtet, Komp: Thermoplast - K0338.341284
EAN-Nr.:
4059245227235
Zur Produktbeschreibung
Menge | Stückpreis |
---|---|
Bis 4 |
19,50 €*
20,31 €*
(3.99% gespart)
|
Bis 24 |
18,28 €*
20,31 €*
(10% gespart)
|
Bis 49 |
17,67 €*
20,31 €*
(13% gespart)
|
Bis 99 |
17,06 €*
20,31 €*
(16% gespart)
|
Bis 999 |
15,84 €*
20,31 €*
(22.01% gespart)
|
Ab 1000 |
14,63 €*
20,31 €*
(27.97% gespart)
|
Produktinformationen "Arretierbolzen Gr.4 M20X1,5, D=12, Form: C mit Rastnut ohne Kontermutter, Stahl gehärtet, Komp: Thermoplast - K0338.341284"
Werkstoff:
Stahlausführung:
Arretierstift gehärtet:
Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast rot.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.

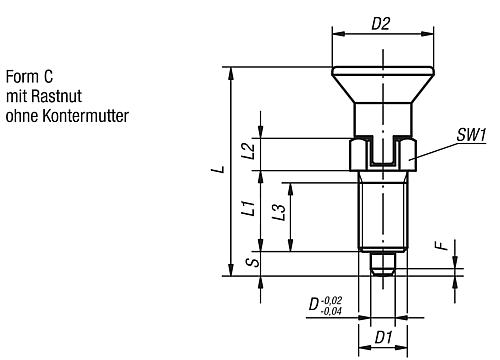

D: 12
D1: M20x1,5
D2: 33
H: 12
L: 78
L1: 28
L2: 14
L3: 25
SW1: 22
RoHS: ja
F x 30°: 2,8
Form: C
Größe: 4
Ausführung: mit Rastnut
Federkraft Ende F2 ca. N: 39
Federkraft Anfang F1 ca. N: 15
K0338.341284
Stahlausführung:
Arretierstift gehärtet:
Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast rot.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
D: 12
D1: M20x1,5
D2: 33
H: 12
L: 78
L1: 28
L2: 14
L3: 25
SW1: 22
RoHS: ja
F x 30°: 2,8
Form: C
Größe: 4
Ausführung: mit Rastnut
Federkraft Ende F2 ca. N: 39
Federkraft Anfang F1 ca. N: 15
K0338.341284
Eigenschaften
Höhe (mm): | 78 mm |
---|
