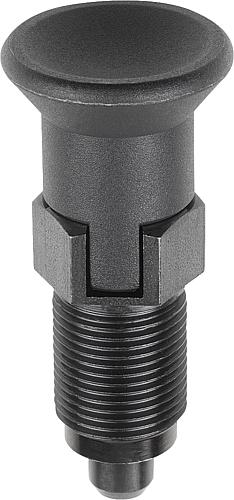

Arretierbolzen Premium mit zyl. Arretierstift Gr.1 M10X1, D=5, Form: C mit Rastnut ohne Kontermutter, Stahl - K0736.43105
Arretierbolzen Premium mit zyl. Arretierstift Gr.1 M10X1, D=5, Form: C mit Rastnut ohne Kontermutter, Stahl - K0736.43105
Produktnummer:
7293439
Arretierbolzen Premium mit zyl. Arretierstift Gr.1 M10X1, D=5, Form: C mit Rastnut ohne Kontermutter, Stahl - K0736.43105
EAN-Nr.:
4059245342822
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
19,99 €*
20,82 €*
(3.99% gespart)
|
| Bis 24 |
18,74 €*
20,82 €*
(9.99% gespart)
|
| Bis 49 |
18,12 €*
20,82 €*
(12.97% gespart)
|
| Bis 99 |
17,49 €*
20,82 €*
(15.99% gespart)
|
| Bis 999 |
16,24 €*
20,82 €*
(22% gespart)
|
| Ab 1000 |
14,99 €*
20,82 €*
(28% gespart)
|
Produktinformationen "Arretierbolzen Premium mit zyl. Arretierstift Gr.1 M10X1, D=5, Form: C mit Rastnut ohne Kontermutter, Stahl - K0736.43105"
Werkstoff:
Stahlausführung:
Arretierstift gehärtet: Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet: Gewindehülse 1.4305. Arretierstift 1.4034.
Pilzgriff Thermoplast schwarzgrau.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.
Hinweis:
Die Premium-Arretierbolzen zeichnen sich durch ihre höhere Fertigungsanforderungen des Arretierbolzens und der Gewindehülse aus. Darüber hinaus wurde an der Gewindehülse eine Zentrierung angebracht, welche zur Erhöhung der Positioniergenauigkeit genutzt werden kann. Die Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden sollen und eine höhere Positiongenaugkeit gefordert ist. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Bei hoher Beanspruchung mit Querkräften ist der Zentrieransatz zu nutzen.

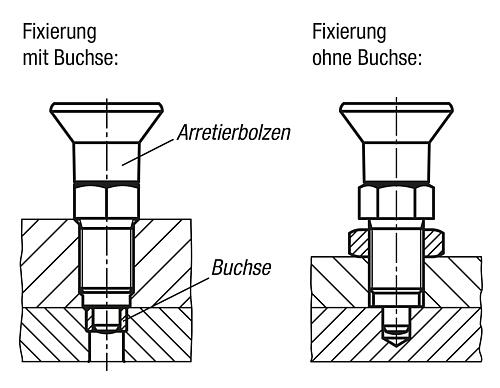

Montage:
Bei Verwendung der Gewindehülsenzentrierung empfiehlt es sich, die Passung am Aufnahmestück vor dem Gewindeschneiden zu fertigen.
Auf Anfrage:
Sonderausführungen und Distanzringe.
Zubehör:
Passende Buchse zylindrisch K0736.
Kontermutter K0700….

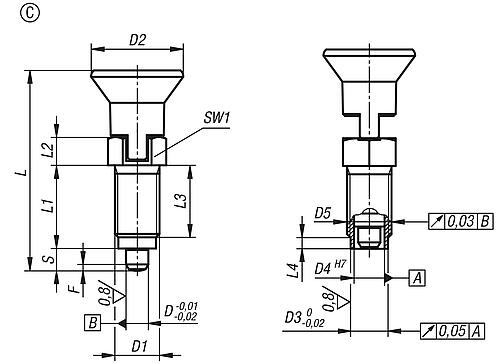

D: 5
D1: M10x1
D2: 21
D3: 8
D4: 6
D5: 6 -0,01/-0,02
H: 5
L: 43,5
L1: 17
L2: 7
L3: 15
L4: 3
SW1: 13
RoHS: ja
F x 30°: 1,3
Form: C
Größe: 1
Ausführung: mit Rastnut
Ausprägung: mit zylindrischem Arretierstift
Farbe Komponente: schwarzgrau RAL 7021
Federkraft Ende F2 ca. N: 12
Federkraft Anfang F1 ca. N: 5
K0736.43105
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Stahlausführung:
Arretierstift gehärtet: Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet: Gewindehülse 1.4305. Arretierstift 1.4034.
Pilzgriff Thermoplast schwarzgrau.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.
Hinweis:
Die Premium-Arretierbolzen zeichnen sich durch ihre höhere Fertigungsanforderungen des Arretierbolzens und der Gewindehülse aus. Darüber hinaus wurde an der Gewindehülse eine Zentrierung angebracht, welche zur Erhöhung der Positioniergenauigkeit genutzt werden kann. Die Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden sollen und eine höhere Positiongenaugkeit gefordert ist. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Bei hoher Beanspruchung mit Querkräften ist der Zentrieransatz zu nutzen.
Montage:
Bei Verwendung der Gewindehülsenzentrierung empfiehlt es sich, die Passung am Aufnahmestück vor dem Gewindeschneiden zu fertigen.
Auf Anfrage:
Sonderausführungen und Distanzringe.
Zubehör:
Passende Buchse zylindrisch K0736.
Kontermutter K0700….
D: 5
D1: M10x1
D2: 21
D3: 8
D4: 6
D5: 6 -0,01/-0,02
H: 5
L: 43,5
L1: 17
L2: 7
L3: 15
L4: 3
SW1: 13
RoHS: ja
F x 30°: 1,3
Form: C
Größe: 1
Ausführung: mit Rastnut
Ausprägung: mit zylindrischem Arretierstift
Farbe Komponente: schwarzgrau RAL 7021
Federkraft Ende F2 ca. N: 12
Federkraft Anfang F1 ca. N: 5
K0736.43105
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Höhe (mm): | 43.5 mm |
|---|
