Aufnahme exzentrisch D=12 H=11,8 Edelstahl, mit Zentrierbohrung, SW=2 - K1292.121
Aufnahme exzentrisch D=12 H=11,8 Edelstahl, mit Zentrierbohrung, SW=2 - K1292.121
Produktnummer:
7299963
Aufnahme exzentrisch D=12 H=11,8 Edelstahl, mit Zentrierbohrung, SW=2 - K1292.121
EAN-Nr.:
4059245327423
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
20,21 €*
20,62 €*
(1.99% gespart)
|
| Bis 24 |
19,06 €*
20,62 €*
(7.57% gespart)
|
| Bis 49 |
18,48 €*
20,62 €*
(10.38% gespart)
|
| Bis 99 |
18,04 €*
20,62 €*
(12.51% gespart)
|
| Ab 100 |
17,32 €*
20,62 €*
(16% gespart)
|

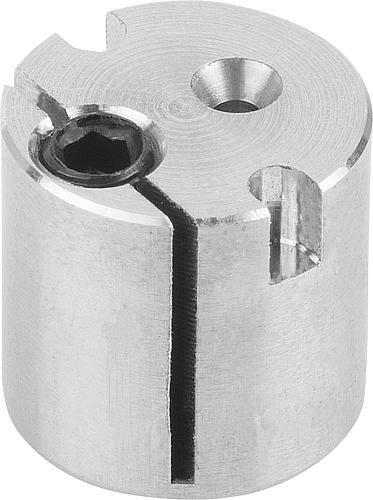

Produktinformationen "Aufnahme exzentrisch D=12 H=11,8 Edelstahl, mit Zentrierbohrung, SW=2 - K1292.121"
Werkstoff:
Edelstahl 1.4305.
Ausführung:
blank.
Hinweis:
Aufnahmebohrung H7 verwenden. Durch Drehen des Gewindestiftes entsteht eine Flächenpressung. Mit einem verstellbaren Stirnlochschlüssel kann man den Exzenter radial in die richtige Position bringen und über den Gewindestift fixieren.
Anwendung:
Die exzentrischen Aufnahmebuchsen finden z.B. als Anschlag oder Toleranzausgleich Verwendung.

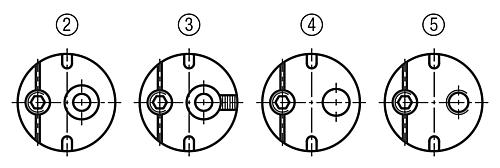

1) Zentrierbohrung DIN 332-1 Form A
2) Grundform mit Zentrierung
3) Mit Skalenrille als optischer Anschlag
4) Durchgangsbohrung
5) Gewindebohrung
Vorteile:
- einfaches Handling
- klemmen mit Gewindestift
- geringer Einbauraum
- beliebige Einbaulage
- individuelle Anwendung
- vielfältiger Einsatz

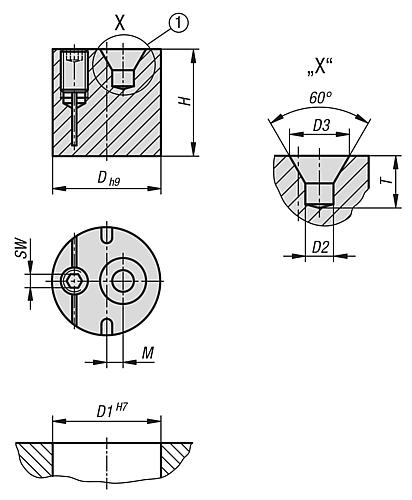

D: 12
D1: 12
D2: 1,6
D3: 3,35
H: 11,8
M: 2
SW: 2
T: 2,9
RoHS: ja
Ausführung: exzentrisch
Ausprägung: mit Zentrierbohrung
Anziehdrehmoment Nm: 1,5
K1292.121
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
