Bowdenzug mit Kunststoffhülse, mit Schraubnippel, L=500, Edelstahl, Komp: Kunststoff - K1646.11X0500
Bowdenzug mit Kunststoffhülse, mit Schraubnippel, L=500, Edelstahl, Komp: Kunststoff - K1646.11X0500
Produktnummer:
7681899
Bowdenzug mit Kunststoffhülse, mit Schraubnippel, L=500, Edelstahl, Komp: Kunststoff - K1646.11X0500
EAN-Nr.:
4059245536993
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
11,62 €*
12,10 €*
(3.97% gespart)
|
| Bis 24 |
10,89 €*
12,10 €*
(10% gespart)
|
| Bis 49 |
10,53 €*
12,10 €*
(12.98% gespart)
|
| Bis 99 |
10,17 €*
12,10 €*
(15.95% gespart)
|
| Bis 999 |
9,44 €*
12,10 €*
(21.98% gespart)
|
| Ab 1000 |
8,71 €*
12,10 €*
(28.02% gespart)
|
Produktinformationen "Bowdenzug mit Kunststoffhülse, mit Schraubnippel, L=500, Edelstahl, Komp: Kunststoff - K1646.11X0500"
Die Bowdenzüge dienen zur Übertragung der Zugkraft und werden in Kombination mit Auslöser als Fernbetätigung eingesetzt. Es stehen unterschiedliche Längenvarianten des Bowdenzugs zur Auswahl. Um die Passgenauigkeit in der jeweiligen Anwendung zu gewährleisten kann der Bowdenzug bei der Montage entsprechend gekürzt werden.
Werkstoffe und Ausführung:
Bitte beachten Sie beim Einbau von Bowdenzügen die folgenden Punkte:
Die Länge des freien Seilendes kann sich durch die Faktoren Verlegewinkel, Biegeradius und Last ändern. Beim Verlegen ist besonders darauf zu achten, dass der Mindestbiegeradius, in diesem Fall R = 65 mm, nicht unterschritten wird. Ein zu enger Radius kann zu erhöhtem Verschleiß und zu erhöhter Reibung führen. Eine kurzzeitige Unterschreitung des Mindestbiegeradius während der Montage sollte auch vermieden werden, da es sonst zur Beschädigung der Zughülle kommt. Die Hülle ist außerdem nur zur Aufnahme von Druckkräften ausgelegt. Wird an ihr zu stark gezogen wird die innenliegende Spirale gedehnt und dauerhaft beschädigt.

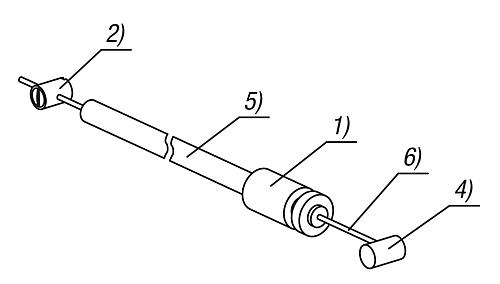

Lieferumfang: Drahtseil mit Nippel, Zughülle, Hülse und Schraubnippel

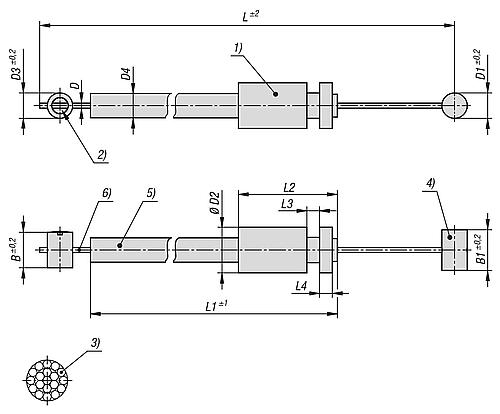

Maße:• B: 7• B1: 8• D: 1• D1: 5• D2: 9• D3: 5• D4: 4,8• L1: 464,4• L2: 464,4• L2: 19,5• L3: 2,5• L4: 2,5
Werkstoffe und Ausführung:
- Drahtseil aus Edelstahl
- Zughülle aus Stahldraht mit Kunststoffummantelung innen und außen
- Hülse POM
- Nippel Zamak
- Schraubnippel Stahl
- Bowdenzughülle und Hülse schwarz
- Schraubnippel verzinkt
- Zugfestigkeit max. 500 N
Bitte beachten Sie beim Einbau von Bowdenzügen die folgenden Punkte:
Die Länge des freien Seilendes kann sich durch die Faktoren Verlegewinkel, Biegeradius und Last ändern. Beim Verlegen ist besonders darauf zu achten, dass der Mindestbiegeradius, in diesem Fall R = 65 mm, nicht unterschritten wird. Ein zu enger Radius kann zu erhöhtem Verschleiß und zu erhöhter Reibung führen. Eine kurzzeitige Unterschreitung des Mindestbiegeradius während der Montage sollte auch vermieden werden, da es sonst zur Beschädigung der Zughülle kommt. Die Hülle ist außerdem nur zur Aufnahme von Druckkräften ausgelegt. Wird an ihr zu stark gezogen wird die innenliegende Spirale gedehnt und dauerhaft beschädigt.
Lieferumfang: Drahtseil mit Nippel, Zughülle, Hülse und Schraubnippel
Maße:• B: 7• B1: 8• D: 1• D1: 5• D2: 9• D3: 5• D4: 4,8• L1: 464,4• L2: 464,4• L2: 19,5• L3: 2,5• L4: 2,5
