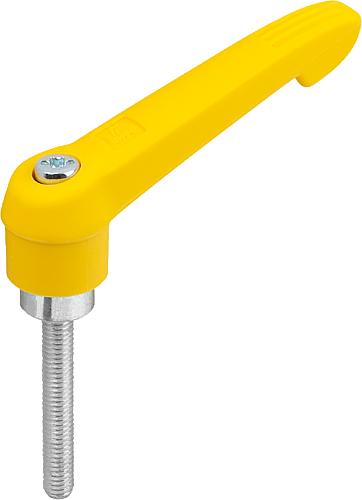

Klemmhebel Gr.1 M05X40, Kunststoff gelb RAL1021, Komp: Stahl blau-passiviert - K1660.10516X40

Produktinformationen "Klemmhebel Gr.1 M05X40, Kunststoff gelb RAL1021, Komp: Stahl blau-passiviert - K1660.10516X40"

Werkstoff:
Griffhebel aus glasfaserverstärktem Kunststoff mit Zahnring aus Zinkdruckguss.
Stahlteile Festigkeitsklasse 5.8.

Ausführung:

Stahlteile blau passiviert.

Hinweis:


Bei L ≥ 60 mm beträgt die Gewindelänge 60 mm.

Zeichnungshinweis:
1) Kegelkuppe DIN 78

Größe: 1
Gewindeart: Außengewinde
A1=Grifflänge: 47
B: 7,5
D: 10
D1: 13
D2: 14,5
H: 24,5
H1: 4
H2: 15
H3=Griffhöhe: 30
H4: 33,5
RoHS: ja

K1660.10516X40
Eigenschaften
Gewindegröße: M5
Größe: 1
Gewindelänge (mm): 40 mm
Gewindeart: Außengewinde
Grifflänge (mm): 47 mm
Farbe: rapsgelb
Griffhöhe (mm): 30 mm
Material Grundkörper: Kunststoff
Material Komponente: Stahl
