Kugelsperrbolzen mit Pilzgriff, D1=10, L1=21,5, Stahl Vernickelt, Komp: Stahl - K1063.1024
Produktnummer:
7297510
Kugelsperrbolzen mit Pilzgriff, D1=10, L1=21,5, Stahl Vernickelt, Komp: Stahl - K1063.1024
EAN-Nr.:
4059245220991
Zur Produktbeschreibung
Menge | Stückpreis |
---|---|
Bis 4 |
33,43 €*
33,77 €*
(1.01% gespart)
|
Bis 24 |
33,10 €*
33,77 €*
(1.98% gespart)
|
Bis 49 |
32,93 €*
33,77 €*
(2.49% gespart)
|
Bis 99 |
32,76 €*
33,77 €*
(2.99% gespart)
|
Ab 100 |
32,59 €*
33,77 €*
(3.49% gespart)
|
Produktinformationen "Kugelsperrbolzen mit Pilzgriff, D1=10, L1=21,5, Stahl Vernickelt, Komp: Stahl - K1063.1024"
Werkstoff:
Gehäuse und Druckknopf Stahl.
Kugel, Feder und Sprengring Edelstahl.
O-Ring FKM.
Ausführung:
Gehäuse vernickelt.
Knopf vergütet und vernickelt.
Kugel vergütet.
Hinweis:
Einbaumaße Form A für Plattenstärke 6 mm.
Einbaumaße Form B für Plattenstärke 6 bis 16 mm.
Achtung:
Die angegebenen Auszugskräfte gelten nur in Verbindung mit Aufnahmebuchsen K1065.
Zubehör:
Aufnahmebuchse K1065.

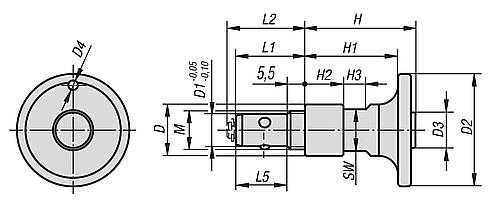

D: 16
D1: 10
D2: 35
D3: 11
D4: 3
D5: 12
D6: 17
H: 34,4
H1: 29
H2: 12
H3: 7
L1: 21,5
L2: 23,5
L5: 16
M: M12x1,5
SW: 13
RoHS: ja
T max.: 16
Ausführung: mit Pilzgriff
Ausprägung: selbstsichernd

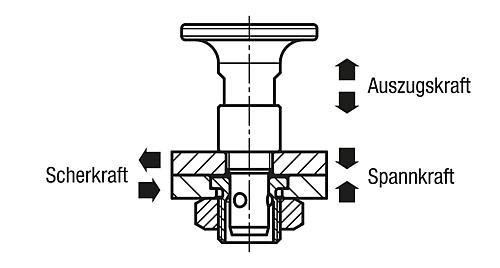

Spannkraft N: 50
Scherkraft kN: 9
Auszugskraft F kN: 1,5
Temperaturbeständigkeit: ≤180 °C
K1063.1024
Gehäuse und Druckknopf Stahl.
Kugel, Feder und Sprengring Edelstahl.
O-Ring FKM.
Ausführung:
Gehäuse vernickelt.
Knopf vergütet und vernickelt.
Kugel vergütet.
Hinweis:
Einbaumaße Form A für Plattenstärke 6 mm.
Einbaumaße Form B für Plattenstärke 6 bis 16 mm.
Achtung:
Die angegebenen Auszugskräfte gelten nur in Verbindung mit Aufnahmebuchsen K1065.
Zubehör:
Aufnahmebuchse K1065.
D: 16
D1: 10
D2: 35
D3: 11
D4: 3
D5: 12
D6: 17
H: 34,4
H1: 29
H2: 12
H3: 7
L1: 21,5
L2: 23,5
L5: 16
M: M12x1,5
SW: 13
RoHS: ja
T max.: 16
Ausführung: mit Pilzgriff
Ausprägung: selbstsichernd
Spannkraft N: 50
Scherkraft kN: 9
Auszugskraft F kN: 1,5
Temperaturbeständigkeit: ≤180 °C
K1063.1024
Eigenschaften
Schlüsselweite: | 13 |
---|---|
Breite (mm): | 10 mm |
