Schnappverschluss drehbar, H=47, B=40, L=39,87, S=1,2-19, D=M32x1,5, PC/ABS Verchromt - K1654.247401
Schnappverschluss drehbar, H=47, B=40, L=39,87, S=1,2-19, D=M32x1,5, PC/ABS Verchromt - K1654.247401
Produktnummer:
7681941
Schnappverschluss drehbar, H=47, B=40, L=39,87, S=1,2-19, D=M32x1,5, PC/ABS Verchromt - K1654.247401
EAN-Nr.:
4059245519187
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
36,39 €*
37,90 €*
(3.98% gespart)
|
| Bis 24 |
34,11 €*
37,90 €*
(10% gespart)
|
| Bis 49 |
32,97 €*
37,90 €*
(13.01% gespart)
|
| Bis 99 |
31,84 €*
37,90 €*
(15.99% gespart)
|
| Bis 999 |
29,56 €*
37,90 €*
(22.01% gespart)
|
| Ab 1000 |
27,29 €*
37,90 €*
(27.99% gespart)
|
Produktinformationen "Schnappverschluss drehbar, H=47, B=40, L=39,87, S=1,2-19, D=M32x1,5, PC/ABS Verchromt - K1654.247401"
- Werkstoff: PC/ABS
- Diese Schnappverschlüsse sind durch den versenkten Knopf für den bündigen Einbau in Türen, Klappen und Hauben konzipiert. Der Montagewinkel dient als Anschlag, wenn keine geeignete Schließfläche gegeben ist.
- Entflammbarkeit: UL94-HB gelistet
- Max. Drehmoment zum Anziehen der Mutter: 4,2 Nm

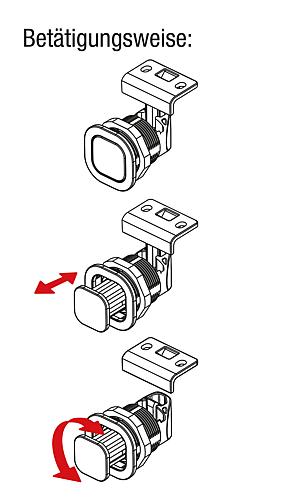

- Im unbetätigten Zustand ist der Knopf bündig zum Gehäuse. Durch Drücken des Betätigungselementes springt dieses heraus und der Verschluss kann mittels links oder rechts Drehen geöffnet werden.Das Verriegeln wird durch Zudrücken der Tür automatisch sichergestellt. Den Knopf erneut drücken, um den unbetätigten Zustand herzustellen.
- Anwendungsbereiche: Automobilindustrie, Medizintechnik, Maschinenbau, Boots- und Schiffbau, Luft- und Raumfahrt, Möbelindustrie
- Montage: 1. Montageausschnitt nach Skizze herstellen 2. Anbringen des Montagewinkels 3. Befestigung von der Rückseite mittels Montagemutter
- Montagemutter und Montagewinkel sind im Lieferumfang enthalten, Schrauben (M5) für den Montagewinkel jedoch nicht

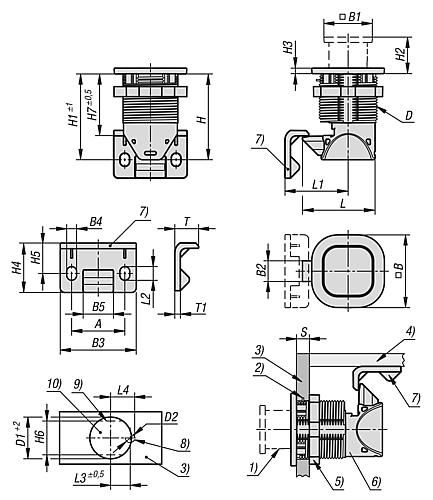

Maße:• B1: 26,5• B2: 12• B3: 40• B4: 5,2• B5: 16• D1: 32• D2: 7• H1: 47• H2: 17• H3: 3,2• H4: 26• H5: 16• H6: 30,2• H7: 30,2• L1: 34,42• L2: 34,42• L2: 7,2• L3: 15• L4: 18,5• T: 13• T1: 3
Eigenschaften
| Höhe (mm): | 47 mm |
|---|
