Spannhaken mit Bund, mit Exzenterhebel, D=M06, D1=20, P=8, Vergütungsstahl - K0013.106
Spannhaken mit Bund, mit Exzenterhebel, D=M06, D1=20, P=8, Vergütungsstahl - K0013.106
Produktnummer:
7679348
Spannhaken mit Bund, mit Exzenterhebel, D=M06, D1=20, P=8, Vergütungsstahl - K0013.106
EAN-Nr.:
4059245293483
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
104,04 €*
105,09 €*
(1% gespart)
|
| Bis 24 |
102,99 €*
105,09 €*
(2% gespart)
|
| Bis 49 |
102,46 €*
105,09 €*
(2.5% gespart)
|
| Bis 99 |
101,94 €*
105,09 €*
(3% gespart)
|
| Ab 100 |
101,41 €*
105,09 €*
(3.5% gespart)
|
Produktinformationen "Spannhaken mit Bund, mit Exzenterhebel, D=M06, D1=20, P=8, Vergütungsstahl - K0013.106"
Werkstoff: Grundkörper und Spannhaken Vergütungsstahl, Griffhebel aus Aluminiumguss EN AC-46200, Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt, Achsbolzen, Stiftschraube und Scheibe Edelstahl 1.4305
Ausführung: Grundkörper und Spannhaken vergütet und brüniert, Griffhebel schwarz pulverbeschichtet, Druckscheibe schwarz, Achsbolzen, Stiftschraube und Scheibe blank
Ideal für Spannungen bei denen die Teile von oben eingelegt werden sollen, da der Spannhaken zum Einlegen und Entnehmen der Werkstücke geschwenkt werden kann.
Die exakte Spannhöhe wird über das an der Stiftschraube befindliche Feingewinde mit Hilfe eines Schraubendrehers eingestellt. Mit der Sicherungsschraube kann diese Einstellung gesichert werden. Das Maß S entspricht dem Spannhub des Exzenters.

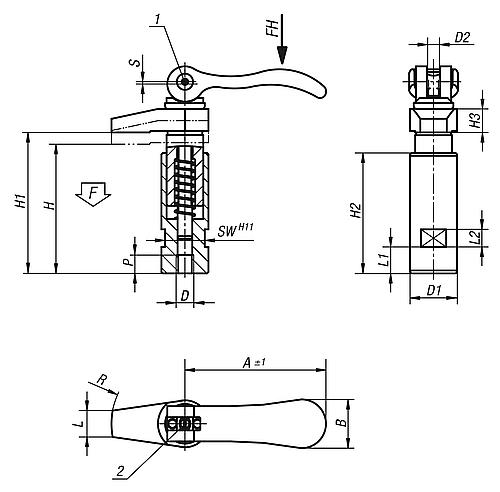

Maße:• B: 21,5• D1: 20• D2: M6x0,5• H: 56• H1: 60• H2: 53• H3: 10• L: 9• L1: 9• L2: 9• L2: 8• P: 8• R: 30• SW: 17
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Ausführung: Grundkörper und Spannhaken vergütet und brüniert, Griffhebel schwarz pulverbeschichtet, Druckscheibe schwarz, Achsbolzen, Stiftschraube und Scheibe blank
Ideal für Spannungen bei denen die Teile von oben eingelegt werden sollen, da der Spannhaken zum Einlegen und Entnehmen der Werkstücke geschwenkt werden kann.
Die exakte Spannhöhe wird über das an der Stiftschraube befindliche Feingewinde mit Hilfe eines Schraubendrehers eingestellt. Mit der Sicherungsschraube kann diese Einstellung gesichert werden. Das Maß S entspricht dem Spannhub des Exzenters.
Maße:• B: 21,5• D1: 20• D2: M6x0,5• H: 56• H1: 60• H2: 53• H3: 10• L: 9• L1: 9• L2: 9• L2: 8• P: 8• R: 30• SW: 17
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Gewindegröße: | M6 |
|---|---|
| Höhe (mm): | 60 mm |
