Teleskopschiene L=305 12,7X51,6, Überauszug S=330, Fp=56, Edelstahl blank, Montage seitlich, 1 Stück - K1716.0305
Teleskopschiene L=305 12,7X51,6, Überauszug S=330, Fp=56, Edelstahl blank, Montage seitlich, 1 Stück - K1716.0305
Produktnummer:
7700782
Teleskopschiene L=305 12,7X51,6, Überauszug S=330, Fp=56, Edelstahl blank, Montage seitlich, 1 Stück - K1716.0305
EAN-Nr.:
4059245585694
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
119,89 €*
122,33 €*
(1.99% gespart)
|
| Bis 24 |
113,03 €*
122,33 €*
(7.6% gespart)
|
| Bis 49 |
109,61 €*
122,33 €*
(10.4% gespart)
|
| Bis 99 |
107,04 €*
122,33 €*
(12.5% gespart)
|
| Ab 100 |
102,76 €*
122,33 €*
(16% gespart)
|
Produktinformationen "Teleskopschiene L=305 12,7X51,6, Überauszug S=330, Fp=56, Edelstahl blank, Montage seitlich, 1 Stück - K1716.0305"
Werkstoff:
Schienen Edelstahl 1.4301.
Kugelkäfige Edelstahl 1.4301.
Kugeln Edelstahl 1.4034.
Ausführung:
Schienen blank.
Kugelkäfige blank.
Kugeln blank.
Bestellhinweis:
Verkauf paarweise.
Hinweis:
Bei Teleskopschienen mit Überauszug ist der Hub größer als die Einbaulänge. Rastung in geöffneter Position. Durch das Betätigen des Entriegelungshebels kann der Schubkasten problemlos herausgenommen und von der Führung getrennt werden.
Die dynamische Lastkapazität der Teleskopschienen gibt die maximale Belastbarkeit eines vertikal montierten Teleskopschienen-Paares bei Nutzung des vollen Auszugsweges an. Die angegebenen Tragkräfte wurden bei einem Schienenabstand von 400 mm ermittelt und beziehen sich auf den Maximalwert bei 10.000 Zyklen.
Bei horizontaler Montage ist die Tragkraft um 75% geringer.
Die Kopfhöhe der Befestigungsschrauben sollte eine Höhe von 2,5 mm nicht überschreiten, sonst besteht das Risiko einer Kollision mit anderen Schienenteilen.
Vorteile:
Rastung in geöffneter Position
Frontschnelltrennung
Für Flachmontage geeignet

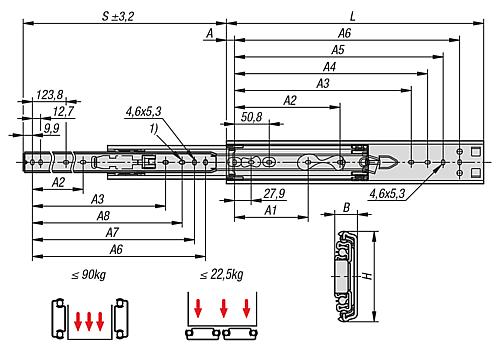

Zeichnungshinweis:
1) Montageloch bei K1716.0305 nicht vorhanden
Ausführung: Überauszug
Montage seitlich
A4: 209,6
A5: 235
A6: 260,4
A7: 247,7
RoHS: ja
K1716.0305
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Gesamttragkraft (kg): | 56 kg |
|---|---|
| Länge (mm): | 305 mm |
