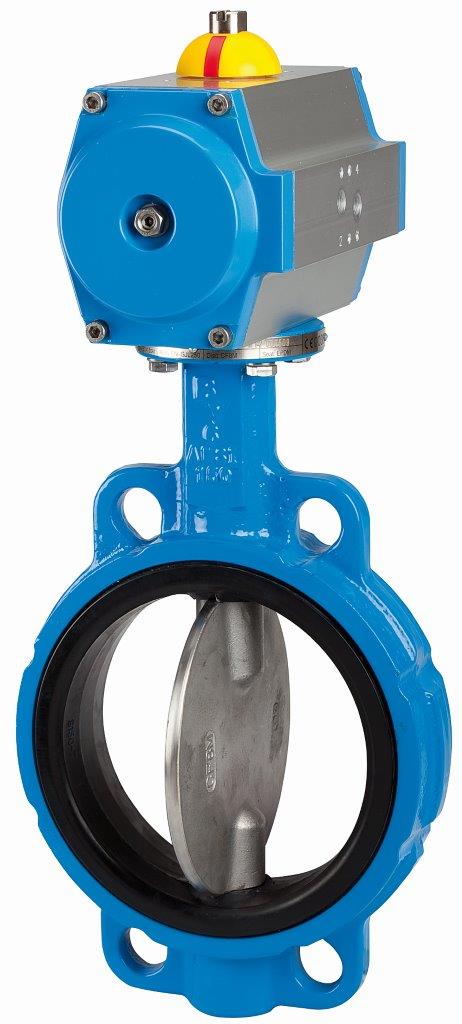

Zwischenflansch-Absperrklappe, pneumatisch, doppeltwirkend DN 150
Zwischenflansch-Absperrklappe, pneumatisch, doppeltwirkend DN 150
570,51 €*
Produktnummer:
6669894
Zwischenflansch-Absperrklappe, pneumatisch, doppeltwirkend DN 150
EAN-Nr.:
4047322339087
Zur Produktbeschreibung
570,51 €*
% 841,46 €* (32.2% gespart)
Produktinformationen "Zwischenflansch-Absperrklappe, pneumatisch, doppeltwirkend DN 150"
Zwischenflansch-Absperrklappe, pneumt. Stellantrieb, doppeltwirkend, Betriebstemperatur -15 °C bis 120 °C, DN 150, PN max. 16 bar
Zwischenflansch-Absperrklappen mit pneumatischem Stellantrieb
Pneumatischer Schwenkantrieb in doppelt- oder einfachwirkender Ausführung
Geeignet für Wasser/Dampf, Seewasser, Salzwasser, Ester, Keton, Alkali, Ätznatron, Natriumhydroxid
Nicht empfohlen für Kohlenwasserstoffe, Öle, Fette.
Typen-Nr. 350.4150B
Betriebsdruck max.: 16 bar
Betriebstemperatur max.: 120 °C
Betriebstemperatur min.: -15 °C
Dichtmaterial: EPDM
Dichtmaterial Antrieb: NBR
DN: 150
Drehwinkel: 90°
Gehäuse: Grauguß GG25 epoxydharzbeschichtet, Farbe RAL 5015
Material Antrieb: Aluminium eloxiert
Schaltwelle: SS416
Schaltwellendichtung: EPDM
Scheibe: Edelstahl CF8M/1.4404
Steuerdruck max.: 5.5 bar
Steuerdruck min.: 5 bar
Ventiladapter: serienmäßig vorhanden, Ansteuerung über 3/2-, 5/2-Wegeventil
B: 59 mm
H1: 138 mm
H2: 205 mm
H3: 352 mm
L: 216 mm
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Zwischenflansch-Absperrklappen mit pneumatischem Stellantrieb
Pneumatischer Schwenkantrieb in doppelt- oder einfachwirkender Ausführung
Geeignet für Wasser/Dampf, Seewasser, Salzwasser, Ester, Keton, Alkali, Ätznatron, Natriumhydroxid
Nicht empfohlen für Kohlenwasserstoffe, Öle, Fette.
Typen-Nr. 350.4150B
Betriebsdruck max.: 16 bar
Betriebstemperatur max.: 120 °C
Betriebstemperatur min.: -15 °C
Dichtmaterial: EPDM
Dichtmaterial Antrieb: NBR
DN: 150
Drehwinkel: 90°
Gehäuse: Grauguß GG25 epoxydharzbeschichtet, Farbe RAL 5015
Material Antrieb: Aluminium eloxiert
Schaltwelle: SS416
Schaltwellendichtung: EPDM
Scheibe: Edelstahl CF8M/1.4404
Steuerdruck max.: 5.5 bar
Steuerdruck min.: 5 bar
Ventiladapter: serienmäßig vorhanden, Ansteuerung über 3/2-, 5/2-Wegeventil
B: 59 mm
H1: 138 mm
H2: 205 mm
H3: 352 mm
L: 216 mm
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Eigenschaften
| Bauform: | Zwischenflansch |
|---|---|
| Breite (mm): | 209 mm |
| Länge (mm): | 216 mm |
| Medium: | Wasser/Dampf, Seewasser, Salzwasser, Ester, Keton, Alkali, Ätznatron, Natriumhydroxid |
| Nenndruck: | 16 bar |
| Höhe (mm): | 490.2 mm |
| Nennweite: | DN 150 |
| Werkstoff Dichtung: | EPDM |
| Betätigung: | pneumatischer Schwenkantrieb |
| Werkstoff Gehäuse: | Grauguß GG25 epo x ydharzbeschichtet, Farbe RAL 5015 |
| max. Temperatureinsatzbereich (°C): | 120 °C |
| Werkstoff Scheibe: | Edelstahl CF8M/1.4404 |
| min. Temperatureinsatzbereich (°C): | -15 °C |
| Typ des Antriebes: | Stellantrieb doppeltwirkend |
| Werkstoff Welle: | SS416 |
| max. Betriebsdruck (bar): | 16 bar |
