Die professionelle Kugellager Auswahl: Entscheidend für Ihren Unternehmenserfolg
Was ist ein Kugellager und wie funktioniert es?
Ein Kugellager ist ein Maschinenelement aus der Gruppe der Wälzlager, das Bewegungen mit minimaler Reibung ermöglicht. Der Aufbau umfasst folgende Komponenten:
- Innenring: Befestigt auf der rotierenden Welle
- Außenring: Sitzt im feststehenden Gehäuse
- Wälzkörper (Kugeln): Reduzieren die Reibung zwischen den Ringen
- Käfig: Hält die Kugeln in gleichmäßigem Abstand
- Dichtungen oder Abdeckungen: Schützen vor Verschmutzung (optional)
Das Funktionsprinzip basiert auf dem Abrollen der Kugeln zwischen den Ringen. Dadurch wird gleitende Reibung in Rollreibung umgewandelt, was zu minimiertem Energieverlust, reduzierter Wärmeentwicklung, geringerem Verschleiß und höherer Präzision führt. Kugellager können sowohl radiale als auch axiale Kräfte aufnehmen, wobei die genauen Eigenschaften vom jeweiligen Lagertyp abhängen.
Welche Arten von Kugellagern gibt es?
Die Vielfalt an Kugellagern spiegelt die unterschiedlichen Anforderungen in der Industrie wider:
Rillenkugellager
Die am häufigsten eingesetzten Kugellager eignen sich für mittlere Belastungen und hohe Drehzahlen. Sie nehmen hauptsächlich radiale Kräfte auf, können aber auch begrenzt axiale Belastungen tragen. Erhältlich in Varianten:
- Offen (ohne Abdeckung)
- Mit Deckscheiben (Z, ZZ, 2Z)
- Mit Dichtscheiben (RS, 2RS, RSL, 2RSL)
Schrägkugellager
Diese Lager sind für kombinierte Belastungen (radial und axial) optimiert. Typische Anwendungsgebiete sind Werkzeugmaschinen, Getriebe, Pumpen und Kompressoren.
Selbstausrichtende Kugellager
Auch Pendelkugellager genannt, können sich selbst ausrichten und gleichen so Fluchtungsfehler oder Wellenverbiegungen aus. Besonders geeignet für landwirtschaftliche Maschinen, Fördertechnik und Anwendungen mit ungenauer Ausrichtung.
Axialkugellager
Speziell konzipiert für reine Axialbelastungen. Sie finden Anwendung in Drehtischen, Drehkränen und als Stützlager in Spindeln.
Miniaturkugellager
Kleine und präzise Lager mit Innenringdurchmessern ab 1mm, eingesetzt in der Dentaltechnik, medizinischen Instrumenten, Präzisionsgeräten und elektronischen Komponenten.
Wie wähle ich das richtige Kugellager für meine Anwendung aus?
Die Auswahl des optimalen Kugellagers erfordert eine sorgfältige Analyse verschiedener Parameter:
Identifikation anhand der Typenbezeichnung
Am einfachsten ist die Bestimmung, wenn die Typenbezeichnung auf dem zu ersetzenden Lager lesbar ist, meist auf dem Außen- oder Innenring.
Beispiel: 6206-2RSL
- 6 = Rillenkugellager
- 6206 = Serie
- 2RSL = beidseitige Dichtscheiben
Auswahl nach Abmessungen
Wenn die Bezeichnung nicht mehr lesbar ist, müssen Sie das Kugellager vermessen:
- Den Innendurchmesser (Wellendurchmesser)
- Den Außendurchmesser (Gehäuse-Bohrung)
- Die Breite des Lagers
Mit diesen drei Werten finden Sie in der Größentabelle die Bezeichnung der Lagerserie.
Berücksichtigung der Betriebsbedingungen
Für eine optimale Lagerauswahl sind folgende Parameter wichtig:
- Belastungsart und -größe: Radiale, axiale oder kombinierte Belastungen erfordern unterschiedliche Lagertypen
- Drehzahl: Bei hohen Drehzahlen sind spezielle Ausführungen mit optimierter Wärmeableitung nötig
- Umgebungsbedingungen: Temperatur, Feuchtigkeit, Staub oder aggressive Medien beeinflussen die Materialwahl
- Einbaugeometrie: Der verfügbare Bauraum begrenzt die Auswahlmöglichkeiten
- Geräuschentwicklung: Für sensible Anwendungen sind laufruhige Lager erforderlich
- Präzisionsanforderungen: Je nach Anwendung werden verschiedene Toleranzklassen benötigt
Nachsetzzeichen und Abdichtungstypen
Nachsetzzeichen beschreiben die genaue Lagervariante bezüglich Abdichtung, Befettung und Sondereigenschaften. Es gibt drei verschiedene Abdeckmöglichkeiten:
Rillenkugellager offen
Bei dieser Bauart sind die Kugeln sichtbar und müssen vom Anwender gefettet werden.
Rillenkugellager mit Deckscheiben
Deckscheiben aus Stahl oder Edelstahl mit werksseitiger Dauerfettfüllung. Kennzeichnung: Z (einseitig) oder ZZ/2Z (beidseitig).
Rillenkugellager mit Dichtscheiben
Dichtscheiben aus Kautschuk mit Stahlverstärkung und werksseitiger Dauerfettfüllung. Kennzeichnung: RS/D/V (einseitig) oder 2RS/2RSR/2RSL/DD/VV (beidseitig).
Lagerluft
Bei stark wechselnden Temperaturen werden Kugellager mit erhöhter Lagerluft (C3) eingesetzt.
Welche Materialien werden für Kugellager verwendet?
Die Materialauswahl beeinflusst entscheidend die Leistungsfähigkeit und Lebensdauer:
Standardmaterialien
Chromstahl (100Cr6): Meistverwendeter Lagerstahl mit hoher Härte und Verschleißfestigkeit für Standardanwendungen bis ca. 120°C.Edelstahl: Korrosionsbeständig, ideal für Lebensmittelindustrie, chemische Industrie, Medizintechnik und feuchte Umgebungen.
Kunststoffe: Leicht, selbstschmierend und korrosionsbeständig für niedrige Lasten, chemisch aggressive Umgebungen und Anwendungen mit elektrischer Isolierung.
Hochleistungsmaterialien
Keramik: Extrem verschleißfest, temperaturbeständig und korrosionsresistent für höhere Drehzahlen, Einsatztemperaturen bis 800°C und elektrische Isolation.Hybridlager: Kombination aus Stahlringen und Keramikkugeln mit höherer Steifigkeit, geringerer Wärmeausdehnung und verbesserten Laufeigenschaften bei hohen Drehzahlen.
Welche Faktoren beeinflussen die Lebensdauer eines Kugellagers?
Die Lebensdauer eines Kugellagers wird von mehreren Faktoren beeinflusst:
Belastung und Betriebsbedingungen
Überlastung führt zu vorzeitigem Versagen. Höhere Drehzahlen erhöhen die Betriebstemperatur und beschleunigen den Verschleiß. Temperaturen außerhalb des spezifizierten Bereichs können zu Materialveränderungen, Alterung des Schmierstoffs und Verformungen führen. Vibrationen und Stöße belasten das Lager zusätzlich.
Schmierung
Die korrekte Schmierung ist entscheidend. Sie verhindert direkten Metallkontakt, reduziert Reibung und Verschleiß, schützt vor Korrosion und unterstützt die Wärmeableitung. Unzureichende Schmierung führt zu erhöhter Reibung, Überhitzung und drastisch verkürzter Lebensdauer.
Umgebungsbedingungen
Verschmutzungen wirken wie Schleifmittel und führen zu vorzeitigem Versagen. Feuchtigkeit fördert Korrosion und beeinträchtigt die Schmierstoffeigenschaften. Aggressive Medien können das Lagermaterial angreifen.
Montage und Wartung
Unsachgemäße Montage kann zu Schiefstellungen, Verspannungen oder Beschädigungen führen. Regelmäßige Wartung und zeitgerechter Austausch des Schmierstoffs verlängern die Lebensdauer. Falsches Lagerspiel führt zu erhöhter Reibung und vorzeitigem Verschleiß.
Wie installiere ich ein Kugellager korrekt?
Die fachgerechte Installation ist entscheidend für Lebensdauer und Leistungsfähigkeit:
Vorbereitung
1. Arbeitsplatz vorbereiten: Saubere Umgebung schaffen, Werkzeuge bereitstellen, technische Dokumentation griffbereit halten.2. Komponenten prüfen: Kugellager auf Beschädigungen untersuchen, Einbauort reinigen, Welle und Gehäuse auf korrekte Maße kontrollieren.
Montage
3. Korrekte Montagetechnik wählen: Kalte Montage für kleine Durchmesser oder thermische Montage (Erwärmung des Lagers oder Abkühlung der Welle).4. Kraftaufbringung: Kraft nur auf den zu fügenden Ring aufbringen, niemals über die Wälzkörper leiten.
5. Ausrichtung sicherstellen: Lager gerade und fluchtend montieren.
Nachbereitung
6. Funktionsprüfung: Leichtgängigkeit prüfen, auf ungewöhnliche Geräusche achten, Spiel kontrollieren.7. Schmierung: Bei offenen Lagern korrekte Menge Schmierstoff einbringen.
8. Sicherung: Sicherungselemente fachgerecht montieren, Anzugsdrehmomente beachten.
Welche Schmierstoffe sind für Kugellager geeignet?
Die richtige Schmierung ist entscheidend für die optimale Funktion und Lebensdauer:
Fette
Fette werden in etwa 90% aller Anwendungen eingesetzt und bieten gute Hafteigenschaften, verringerten Nachschmieraufwand und bessere Abdichtungswirkung.
Die wichtigsten Fetttypen sind:
1. Lithiumseifenfette
Vielseitig einsetzbar, gute Temperaturbeständigkeit (-30°C bis +120°C), wasserbeständig, Standard für die meisten Anwendungen.
2. Lithiumkomplexfette
Höhere Temperaturbeständigkeit (bis +150°C), verbesserte Wasserbeständigkeit.
3. Polyharnstoff-Fette
Sehr hohe Temperaturbeständigkeit (bis +180°C), lange Lebensdauer, gute Notlaufeigenschaften.
4. Spezialfette
Lebensmittelverträgliche, biologisch abbaubare, elektrisch leitfähige oder Niedrigtemperaturfette.
Öle
Ölschmierung wird bei sehr hohen Drehzahlen, hohen Betriebstemperaturen oder wenn Wärmeabfuhr erforderlich ist eingesetzt.
Typische Ölarten sind: Mineralöle (kostengünstig, für Standardanwendungen), synthetische Öle (bessere Temperatur- und Alterungsbeständigkeit) und Spezialöle.
Wie erkenne ich Verschleiß oder Schäden an einem Kugellager?
Frühzeitiges Erkennen von Lagerschäden hilft, kostspielige Folgeschäden zu vermeiden:
Akustische Anzeichen
Ungewöhnliche Geräusche wie Quietschen (oft Schmierungsproblem), Rasseln oder Klappern (Hinweis auf Beschädigung oder übermäßiges Spiel), Knacken (mögliche Oberflächenschäden) oder Brummen (falsche Ausrichtung) sind Warnsignale.
Vibrationssymptome
Erhöhte Vibrationen sind oft das erste messbare Anzeichen für Lagerschäden. Spezifische Frequenzmuster ermöglichen die Identifikation der schadhaften Komponente.
Temperaturerhöhung
Ein Anstieg der Betriebstemperatur über das normale Niveau, lokale Überhitzung und Verfärbungen durch Hitzeeinwirkung sind Alarmzeichen.
Visuelle Anzeichen
Bei der Sichtprüfung auf ungleichmäßige Laufspuren, Oberflächenbeschädigungen (Pittings, Riffelbildung, Abplatzungen), Verschmutzungen und sichtbaren Verschleiß achten.
Leistungsveränderungen der Maschine
Erhöhte Leistungsaufnahme des Motors, sinkende Präzision, ungleichmäßiger Lauf und erhöhte Systemtemperatur können auf Lagerschäden hinweisen.
Wann sollte ein Kugellager ausgetauscht werden?
Der rechtzeitige Austausch verhindert kostspielige Folgeschäden und ungeplante Stillstandszeiten:
Geplanter Austausch
- Nach Erreichen der berechneten Lebensdauer (L10)
- Im Rahmen planmäßiger Wartungsintervalle
- Bei vorhersehbaren Anwendungsänderungen
Sofortiger Austausch bei Schadensanzeichen
Unabhängig von der geplanten Lebensdauer sollten Lager bei akustischen Auffälligkeiten, erhöhten Vibrationen, Temperaturanstieg, Leistungsveränderungen oder Schmierungsproblemen umgehend ausgetauscht werden.
Vorbeugende Maßnahmen
Regelmäßige Inspektion, korrekte Schmierung, Vermeidung von Überlastung und Übertemperatur, Schutz vor Verschmutzung und fachgerechte Montage verlängern die Lagerlebensdauer.
Wo kann ich hochwertige Kugellager kaufen?
Bei der Beschaffung von Kugellagern ist die Wahl des richtigen Lieferanten entscheidend:
Anforderungen an einen professionellen Kugellager-Lieferanten
- Umfangreiches Sortiment verschiedener Typen, Größen und Spezifikationen
- Garantierte Echtheit und Qualität der Produkte
- Kompetente Unterstützung bei der Auswahl
- Schnelle Lieferung zur Minimierung von Ausfallzeiten
- Vollständige technische Dokumentation und Zertifikate
- Unterstützung über den reinen Kaufprozess hinaus
HUG 24 Service-Prinzip
HUG Technik und Sicherheit bietet folgende Leistungen:
- HUG 24 AUSKUNFT: Jede Frage wird sofort oder spätestens innerhalb 24 Stunden beantwortet
- HUG 24 ANGEBOT: Jede Anfrage wird sofort bearbeitet mit Angebot innerhalb 24 Stunden
- HUG 24 BESTELLUNG: Jede Bestellung wird noch am selben Tag bearbeitet
- HUG 24 LIEFERUNG: Bestellungen bis 16:00 Uhr werden bei Lagerware noch am selben Tag versendet
Auswahl nach Abmessungen
Etwas schwieriger wird es, wenn die Bezeichnung nicht mehr lesbar ist. In diesem Fall müssen Sie das Kugellager vermessen. Ermitteln Sie
- den Innendurchmesser des Lagers, der dem Wellendurchmesser entspricht
- den Außendurchmesser des Lagers, der der Gehäuse-Bohrung entspricht
- die Breite des Lagers
Mit diesen 3 Werten finden Sie in unserer Größentabelle die Bezeichnung der Serie des Lagers.
Nachsetzzeichen
Nun benötigen Sie noch die Nachsetzzeichen. Sie beschreiben die genaue Lagervariante in Bezug auf Abdichtung, Befettung und Sondereigenschaften und stehen als Zahlen und Ziffern hinter der Serie, z.B. -2RSL.
Hier finden Sie eine Liste der Wälzlager-Nachsetzzeichen.
Abdichtungstyp des Kugellagers
Über die Nachsetzzeichen wird auch die Abdichtung des Kugellagers definiert. Es gibt 3 verschiedene seitliche Abdeckmöglichkeiten.
RILLENKUGELLAGER OFFEN
Bei dieser Bauart sind die Kugeln in ihrem Käfig sichtbar. Kugellager dieser Bauart müssen vom Anwender gefettet werden. Da es keine Scheiben gibt, entfällt auch ein diesbezügliches Nachsetzzeichen.

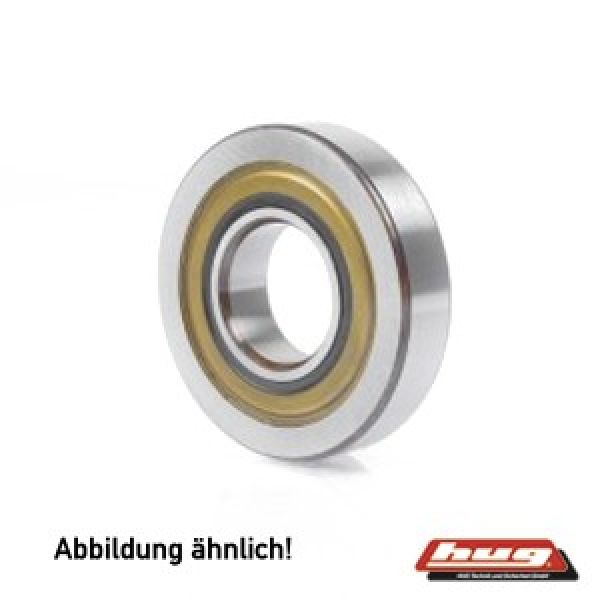

RILLENKUGELLAGER MIT DECKSCHEIBEN

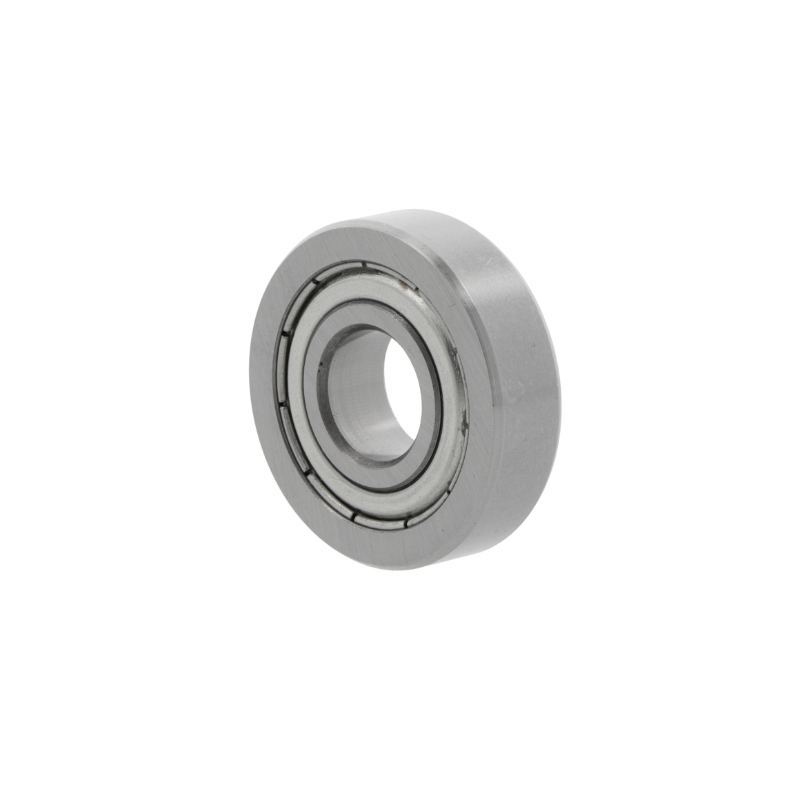

Deckscheiben bestehen normalerweise aus Stahl oder Edelstahl. Kugellager mit Deckscheiben sind vom Werk schon mit einer lebenslangen Dauerfettfüllung ausgestattet.
Lager mit einseitiger Deckscheibe werden mit dem Nachsetzzeichen Z gekennzeichnet, Lager mit beidseitigen Scheibe mit ZZ oder 2Z.
RILLENKUGELLAGER MIT DICHTSCHEIBEN
Dichtscheiben bestehen normalerweise aus Kautschuk und haben eine innenliegende Stahlverstärkung. Kugellager mit Dichtscheiben sind vom Werk schon mit einer lebenslangen Dauerfettfüllung ausgestattet.
Lager mit einseitiger Dichtscheibe werden mit dem Nachsetzzeichen RS, D oder V gekennzeichnet, Lager mit beidseitigen Scheiben mit 2RS, 2RSR, 2RSL, DD oder VV.
Im normalen Betrieb können Kugellager mit den Scheiben-Nachsetzzeichen -2RS, -DD, -VV oder -2RSL ausgetauscht werden, da sie bis auf geringfügige Unterschiede relativ gleiche Eigenschaften aufweisen. Genaueres finden Sie auf den Webseiten der jeweiligen Hersteller.
Lagerluft
Bei stark wechselnden Temperaturen werden Kugellager mit erhöhter Lagerluft eingesetzt. Der Spalt zwischen Kugel und Lauffläche ist hier geringfügig größer. Sie werden durch das Nachsetzzeichen C3 gekennzeichnet.
Andere spezielle Eigenschaften
Weitere Varianten können unter anderem das Käfigmaterial, Käfigbauarten, Isolationsverhalten oder Spezialfette sein. Sie finden alle diese möglichen Ausprägungen in der Liste der Wälzlager-Nachsetzzeichen.
